外遮阳系统

一、系统特点：

该系统是在温室外（温室顶部）安装遮阳网。其主要作用是夏季的遮阳、降温，使阳光漫射进入温室，保证室内作物免遭强光灼伤，同时降低室内温度4—6℃。通过选择不同遮阳率的遮阳网和调节幕网的开合位置，以满足不同作物对阳光的需求 。（1）在夏季，由于进入温室的太阳辐射热负荷太高，当使用外遮阳系统时，由于阻隔了大部分太阳辐射进入温室，在具有良好通风的温室中可降低室内温度，创造出理想的温湿度环境，减少温室运行成本，节约能源消耗。

（2）遮阳幕布使阳光漫射进入温室，保证作物免遭强光灼伤。

（3）通过调节遮阳幕布的开启与闭合，满足作物对光线的需求。

（4）高强度的遮阳幕布具有防雹保护作用。

（5）系统类型按驱动方式可分为钢索驱动机构和齿轮、齿条驱动机构。钢索驱动机构主要由减速电机、驱动轴、轴承座、驱动线、上、下幕线、换向轮等组成。齿轮、齿条驱动机构主要由减速电机、驱动轴、轴承座、齿轮、齿条、推杆、支撑滚轮等组成。

二、 齿轮齿条传动系统工作原理

    按下控制箱启动开关按钮，电机启动。电机通过传动机构驱动传动轴运转，传动轴通过连接件带动驱动杆在幕丝上平行移动，驱动杆拉动幕布一端缓慢展开，展开后触动行程限位器开关，电机停止，该行程运行结束。

三、系统主要组成

1 控制箱

  电控箱控制遮阳网的展开与收拢。通过行程限位开关实现自动停车，也可手动开停，还可配备温控、时控、光控设备，与气象站系统联机，实现微机自动控制该箱内装配有幕布展开与合拢两套接触器，备有手动控制,如需要中途停止,可以按下停止按钮,即可停止运行。

2 减速电机

  减速电机、联轴器为专用电气设备，与控制箱相连接，该电机输出轴处配备了行程开关，使整套系统运行平稳可靠。减速电机具有结构紧凑、速比大、扭矩大、安全可靠、低维护、寿命长、重量轻、噪音低（均小于65dB）、密封好、限位可靠(3~55转)等优点。智能连栋温室遮阳

3 电机技术参数：

（1）电源：380v，三相，50HZ   （2）电机功率：0.55kw

（3）减速比：1：500

4 齿条技术参数：

  采用A型齿轮齿条，设计合理，质量可靠，运行平稳无噪音。

（1）齿条高度：40mm   （2）齿条长度：3965 mm

5 传动部分

  传动轴采用热镀锌钢管；推拉杆为热镀锌钢管，每套齿轮齿条连接1根，纵向与温室长度基本等长；铝合金驱动杆横向布置，拉动幕布展开、收拢。

   传动系统技术参数：

（1）行程：3.7m    （2）运行速度：0.414m/min

（3）运行时间：8.9min

6 外遮阳幕布：

遮阳幕布 按外形有平网和折叠网。按材料又分为尼龙圆丝编曲织网、黑白膜网、铝箔网等。外遮阳网一般选择尼龙圆丝编织网，抗脆化，结结交连。多间贯串的遮阳网采用新而有效的稳定方法HALS（阻胺透光稳定法）可增强其耐用程度五倍以上，可防烈日、寒霜、强风、暴雨。外遮阳幕布可以分不同的遮阳率温室大棚

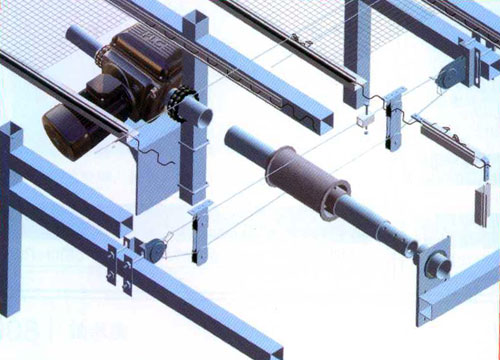

钢索驱动机构外遮阳系统

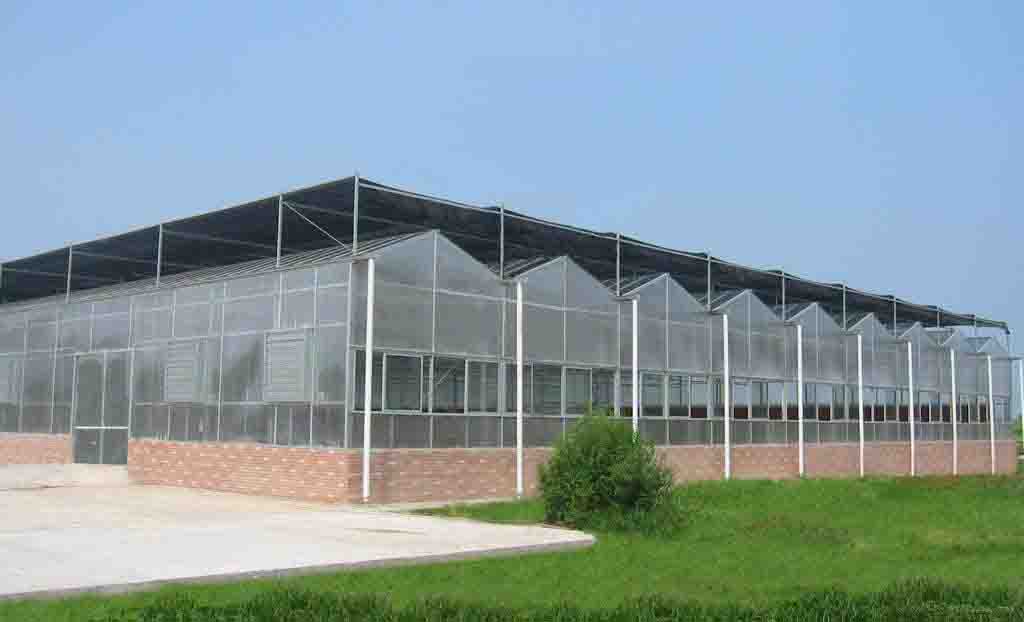

    外遮阳的遮阳网采用折叠式，能反射部分阳光，保护作物免遭强光灼伤，当温室内温度到了不适合植物生长时，将外遮阳展开，使温室内温度下降5C左右，不需要时将遮阳收起。外遮阳高度5.6m，采用70%遮阳率的国产折叠式黑网（保证使用寿命5年），电动开启，温室设一套钢缆传动系统。

边侧立柱：采用60X80X2.5热镀锌矩形管。

天沟立柱：采用60X40X2热镀锌矩形管。

中间横梁：采用40X60X2热镀锌矩形管。

边侧横梁：采用60X80X2.5热镀锌矩形管。

系统技术参数：

行程          8米

运行速度         1米/分

单程运行时间      8分钟

电源       380V   三相    50Hz

电机功率           1100瓦

系统工作原理：

电机带动传动轴运转，传动轴上的钢丝绳成直线运动，带动遮阳网平行移动，当全部展开或收拢后分别触动限位机构（限位机构装在减速机装置内），电机停止工作，运行结束。
