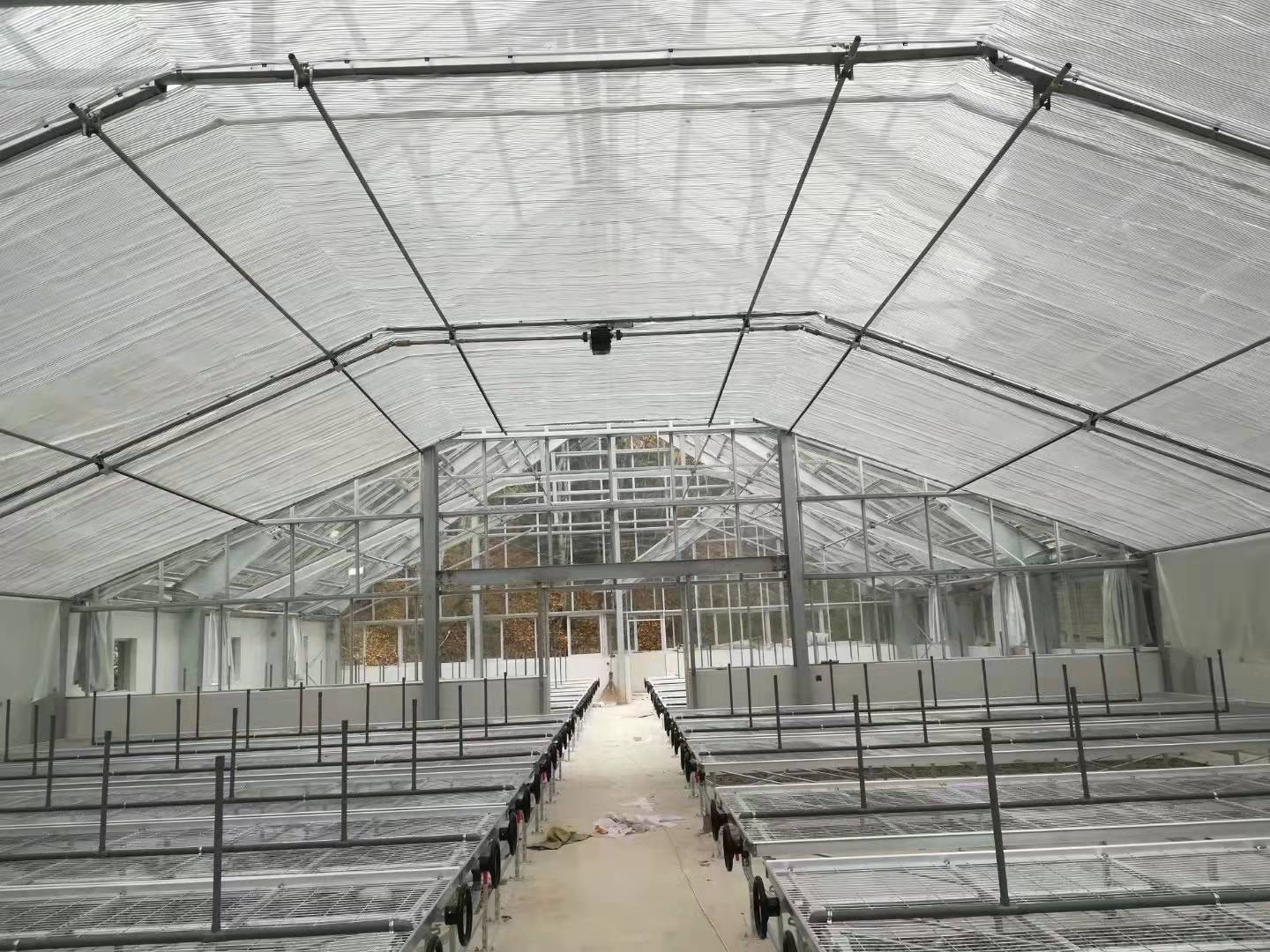

奥农苑钢索驱动拉幕系统，即拉幕系统由钢索作为牵引材料。由减速电机带动驱动轴转动，驭动轴带动缠绕在驱动轴上的钢索做往复运动，钢索带动固定其上的驱动边铝型材一起运动，由于遮阳幕一端固定在驱动边铝型材上，因而随着驱动边铝型材的往复运动实现遮阳网的展开和启闭。钢索驭动拉幕系统由减速电机、传动轴、驱动线、托压幕线、驭动边铝型材等配件组成. 钢索驱动拉幕系统沿开间方向布置，也可以沿跨度方向布置。驭动拉幕系统既可以布置在温室中部.也可以布置在温室端部。驭动轴沿开间方向布置时.邃阳幕沿跨度方向展开及收拢，即邃阳幕收拢时平行于温室天沟方向.驱动轴沿跨度方向布置时.遮阳幕沿开间方向展开及收拢.即遮阳落收拢时垂直于天沟方向。

钢索驭动拉幕系统一般布置在遮阳幕下20cm距离处。每报驱动线两端和靠近驱动轴的一均需要布置换向轮. 2、系统基本描述 1）控制箱及电机 该箱可灵活控制遮阳幕的展开、合拢与停止。当遮阳幕受计算机控制时电控箱上装有转换开关，使之即可实现自动又可实现手动（电动），操作灵活方便。 2）系统的组成 1.驱动轴；2.减速电机；3.联轴器；4.紧线套筒；5.驱动钢索；6.轴接头；7.托线轮；8.换向轮；9.轴承座；10.铝制驱动卡；11.驱动边；12.定位卡；13.托/压幕线；14.幕布。 3传动部分 传动部分由减速电机及配套部件组成，通过减速电机及与之相连的传动轴输出动力。传动轴采用φ60×3.0钢管，中部与电机相连，其余部分与钢缆均布相连，将圆周运动转换为平稳的直线运动。钢丝φ3.0镀锌钢丝，每套钢丝连1列，纵向与温室长度基本等长。与钢丝连接的驱动幕杆采用镀锌管，横向布置，拉动幕布开合，使幕布在运行中平展美观。 4幕线及端梁支架 线梁支架选用50×50方管，强度可靠；幕线选用国产透明聚酯幕线，沿8.0跨度20条下幕线，5条上幕线。 65幕布 幕布选用国产幕布，遮阳率65%，保质期4年，寿命8年。内保温温室专用内保温棉被，质保三年。

3、系统安装： ①换向轮安装：换向轮通过换向轮固定架安装在拉幕梁的下端。换向轮的间距与驱动线的间距一致，每条驱动线两端对应安装一对换向轮。外侧换向轮距离骨架外侧约300mm,中间换向轮间距不应大于300mm,并均匀布置。 ②减速电机安装：电机安装于窗帘平面临近中心骨架上，由电机固定架通过U型螺栓固定在骨架上。 ③轴承座安装：轴承座布置在中部的一排骨架上，轴承座安装高度应使驱动轴中心线与输出轴中心线在同一条直线上。 ④驱动轴安装：驱动轴为60镀锌钢管，安装时将钢管从电机两侧分别传入轴承座，钢管连接通过驱动轴接头连接，与电机连接通过链轮链条连接。需要注意的是在连接轴之前，需要将每对换向轮对应位置的两个紧线套筒事先套在驱动轴上，并注意两个套筒的方向。驱动轴与电机的连接应放到后再连接。 ⑤驱动线的安装：将驱动钢索截称所需长度，将驱动线的一端用钢丝绳固定在紧套线套筒的焊接螺母上，将驱动钢索的另一端穿过托线轮及两个相应的换线轮再回到另一个紧线套筒焊接的螺母上，并用钢丝绳夹固定。旋转其中一个紧线套筒，使驱动钢索在紧线套筒上规则地缠绕两周，用6个螺栓M8x15固定该紧线套筒，再向相反方向旋转另一个紧线套筒，使驱动钢索一圈一圈有序地缠绕在紧线套筒上，直至拉紧驱动钢索。每条驱动钢索安装好后，必须保证所有驱动钢索拉紧力一致。 ⑥托线轮安装：为了防止由于驱动钢索较长而下垂，在每根驱动钢索对应的两个换向轮之间沿驱动钢索方向安装托线轮，托线轮用自攻钉固定于钢骨架的下表面。
