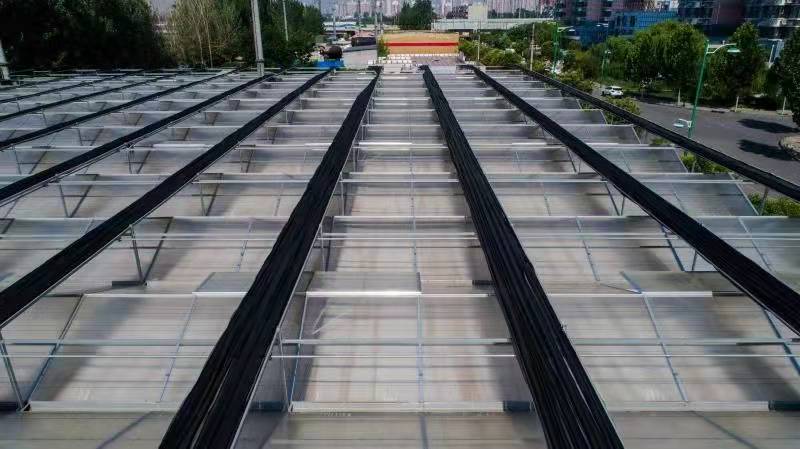

对于温室大棚而言 A 型齿轮齿条外遮阳系统的出现很好的解决了光照带来的一些列不好的影响。温 室外遮阳系统是利用具有一定遮光率的材料将多余的光照进行遮挡，或者利用保温材料使温室内部形 成局部的封闭空间，起到调节光照、降温或保温的作用。该外遮阳系统采用 A 型齿轮齿条传动，其 优点是传动平稳可靠、传动准确度高。那么温室 A 型齿轮齿条对外遮阳系统如何安装以及工作原理 是什么，跟奥农苑温室小编一起来了解下吧。

      【温室 A 型齿轮齿条外遮阳工作原理】 A 型齿轮齿条外遮阳系统主要由减速电机、驱动轴、齿轮齿条总成、支撑滚轮、推拉杆、幕布驱动边、 幕布等部件组成。其传动原理是驱动轴与减速电机、齿轮相连，当减速电机输出轴转动时，驱动轴带 动齿轮转动。齿轮的转动带动了齿条的行走，推拉杆由支撑滚轮支撑并与齿条相连，当减速电机往复 转动时，可带动推拉杆实现往复运动。当遮阳幕一端固定在梁柱处，另一端固定在与推拉杆相连的驱 动边型材上时，就可实现遮阳幕的展开、收拢动作。

       主要采用齿条传动机构（A 型齿轮），通过减速电机与之联结的传动轴输出动力。驱动轴采用φ42×3.0 钢管，中部与电机相连，其余部分齿条均布相连，间距 3.2m；传动杆（φ32×2.0 热镀锌圆管） 和推幕杆采用扣件连接，横向布置，拉动幕面开合。 技术参数： 外遮阳高度：约高出屋脊 0.50m 传动类型：A 型齿轮齿条传 动，沿开间方向传动。

       外遮阳网：外遮阳幕布一般 采用国产优良的圆丝遮阳 网，遮阳率 75％，该遮阳 网结合国内用户的实际需 求而设计的一款更经济实 用的产品，所有原材料均从 国外进口，冬天，幕布还能 减少温室向外的热量辐射， 能防止暴雨、冰雹、落物对 温室建筑及植物的侵害，能 将温室霜害限制在限度。该 遮阳保温幕布它能在使用许多年之后仍保持清洁、有效。材料内添加的紫外线稳定剂对温室内常用的 化学物质都有抵抗作用，实际使用寿命在 5 年以上，厂家提供 5 年的质量保证。

       幕线：托、压幕线均为黑色ф2.2mm 聚酯线，抗拉强度 195kgf，托幕线间距为 0.5m，压幕线间距 为 1.0 米。托、压幕线采用黑色聚脂幕线，具有优异的防紫外线抗老化性能。

      【温室 A 型齿轮齿条外遮阳系统安装】 1）托（压）幕线的布置与固定：托（压）幕线沿幕布运行方向固定，沿拉幕梁（外遮阳横梁）方向 均匀布置，一般托幕线每 500mm 一道，压幕线每 1000mm 一道，托（压）幕线沿幕布运动方向从一端拉幕梁通长拉到另一端拉幕梁，中间在拉幕梁（外遮阳横梁）上支撑并固定。

       2）驱动机构安装 ①拉幕支撑滚轮的安装：拉幕支撑滚轮安装于温室外遮阳横梁上，通过螺栓或 ST5.5mm×30mm 自 钻自攻钉固定于温室外遮阳横梁上。布置间距为中间支撑滚轮每 3.2 米、3.6 米或者 4.0 米为一列， 两侧面外部两列距离侧面天沟 300mm 左右。

       ②减速电机布置与安装：减速电机采用电机安装架通过 U 型螺栓固定于外遮阳立柱上。

       ③A 型齿轮座安装：A 型齿轮座由 M8 螺栓及齿轮连接圆垫片安装于温室外遮阳横梁上。驱动轴分段 通过焊合接头连接于每个齿轮两端，驱动轴与焊合接头焊接，每个齿轮轴两端安装钢夹，方便维修。 同时需保证 A 型齿轮座的输入轴中部和减速电机输出轴中部、驱动轴中部在一条直线上。

       ④齿条、推杆的安装：齿条与推杆安装于同一直线上，齿条与推杆连接通过齿条-推杆接头、弹性圆 柱销及螺栓等连接。

       ⑤活动边安装：将幕布通过卡簧固定于铝合金型材卡槽内，用拉杆夹、推杆-导杆连接卡将铝合金驱 动边与推杆连接起来，随着推杆的运动带动遮阳幕启闭。

 3）遮阳幕布的安装：遮阳幕布先安装遮阳幕布活动端，即与铝合金型材驱动边连接的一端，再安装 遮阳幕固定的一端。电机线接好之后，在通电前需要认真仔细检查整个系统，检查是否有疏漏之处。然后启动电机开关， 测试电机正反转是否正常为宜！
