一、外遮阳骨架主体
1、 主体结构（外遮阳骨架）
2、性能指标
(1) 抗风载荷： 0.60KN/m2
(2)恒载：15 KG/m2
(3)可吊挂载荷：20Kg/m2
(4) 电参数：380V,  50HZ,  PH3。


3、遮阳骨架规格尺寸：
（1） 尺寸：4m*6m
（2） 开间：4米
（3）外遮阳骨架线梁间距横向6米，纵向4米；纵梁间距横向6米，纵向4米。
5、遮阳系统骨架结构参数
钢结构材料选用符合Q235国标的优质碳素钢。钢材部件和紧固件均按《GB/T1912-2002金属覆盖层  钢铁制品热镀锌层技术要求及试验方法》。


二、外遮阳系统
1、系统简述
外遮阳系统可从多方面改善温室的生态环境。设置外遮阳是温室节能、遮阳、温度控制和湿度调节的有效手段。遮阳保温幕的独特优点在于它将阳光反射而不是吸收阳光，有效降低温室内光照度，同时使作物和空气温度相应降低；炎热夏季遮阳幕能阻挡部分阳光，并使阳光漫射进入室内，均匀照射作物，保护作物免受强光灼伤，同时使温室温度下降；通过选用不同的幕布，可形成不同的遮阳率，满足不同作物对阳光的需求；大大降低温室的运行成本。
Δ产品型号:    ZY501外遮阳幕系统
Δ传动机构:    齿轮齿条型传动
Δ支架类型:    热镀锌方管网格式
外遮阳系统夏季能将多余阳光挡在室外，形成荫凉，保护作物免遭强光灼伤，为作物创造适宜的生长条件。遮阳幕布可满足室内控制湿度及保持适当的热水平，使阳光漫射进入温室种植区域，保持最佳的作物生长环境。
1：性能指标
电机型号： WGJ80-0.75KW
行程(m) 3.70
运行速度(m/min) 0.69
单程运行时间(min) 5.35
电源(三相/50HZ) 380V

 2、系统基本组成
1）外遮阳构架：

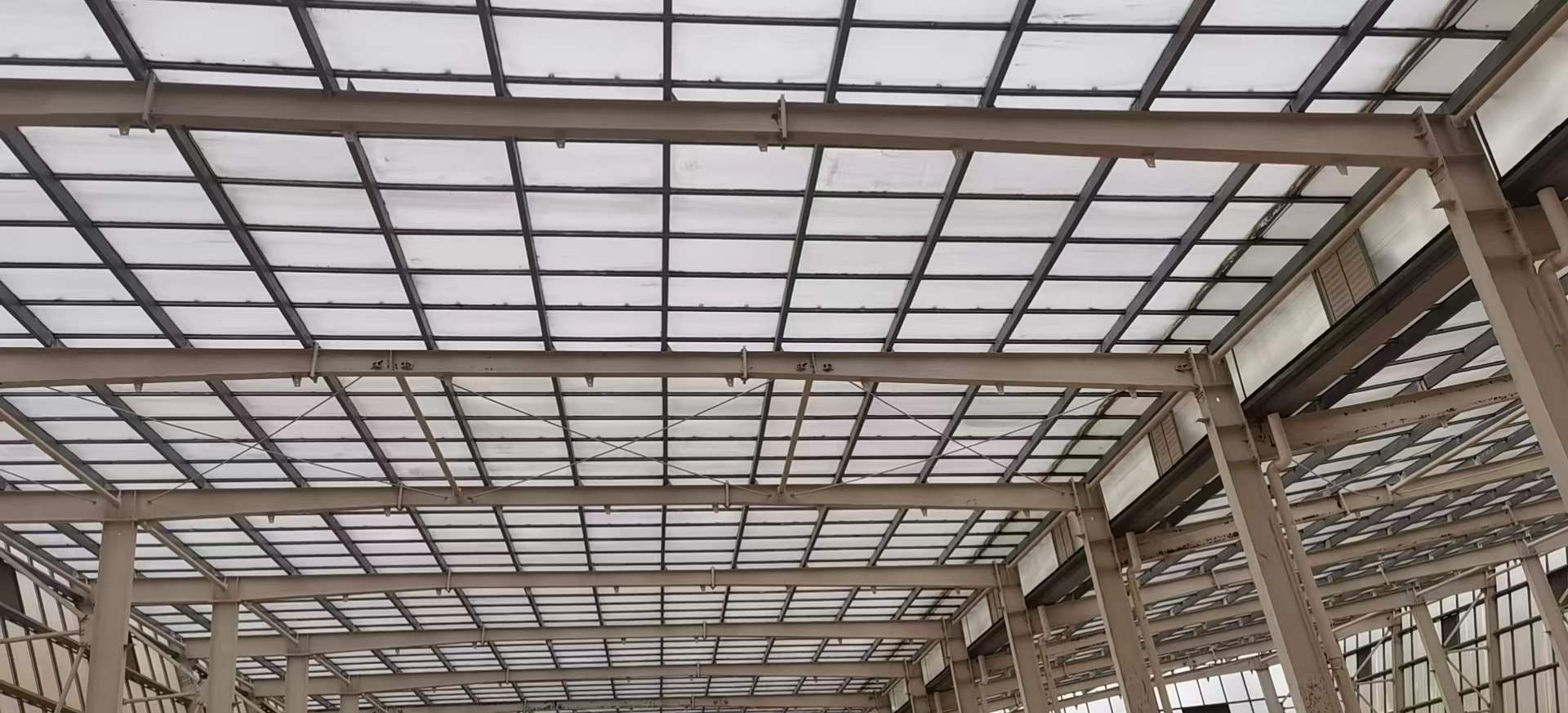

     温室顶部安装外遮阳骨架。构架最高处距地面约8.0m，纵向运行。选用50×50×2热镀锌方管，联栋间用热镀锌方管和连接件组合成网架结构。支架部分强度可靠，外形美观。6米跨间采用八字撑，端面采用水平八字撑。
2）传动机构：
采用国产齿轮齿条传动机构，通过减速电机与之联结的传动轴输出动力。传动轴采用φ42×3镀锌钢管，中部与电机相连，其余部分齿条均布相连；驱动杆和推幕部分采用新型铝型材组件，横向布置，拉动幕面开合，使幕布在运行中平展美观。

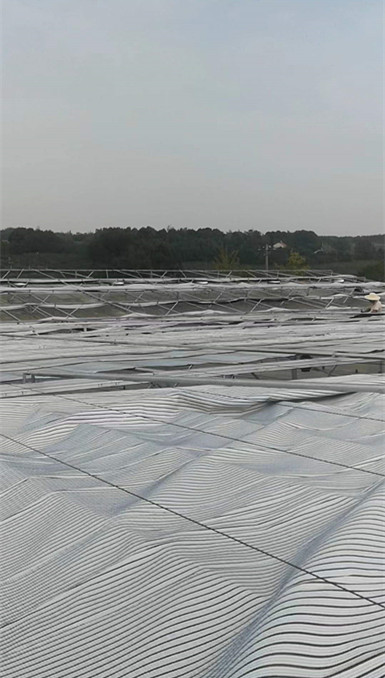

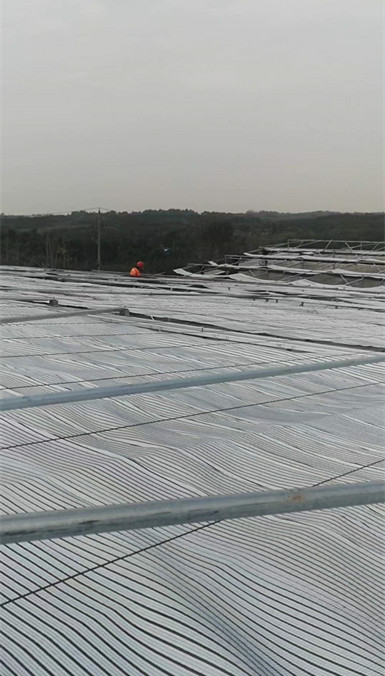

3）幕线:
双层幕线选用黑色聚酯幕线，防锈，变形小。每12m栋宽24条下幕线，24条上幕线。
4）控制部分
控制箱内装有幕展开与合拢两套接触器件，既可手动开、停，又可通过行程开关，实现自动停车，可应用计算机实现温控、光控，等步进式控制。
5）幕布：外遮阳幕布选用上海阳柯产品，遮阳率85%，质保五年。
6）外遮阳分区：14区.


2、齿轮齿条传动系统工作原理
     电机带动传动轴运转，传动轴上的齿轮/齿条副将圆周运动变成直线运动。与齿条连接的推拉杆通过十字连接带动铝合金活动推杆在幕线上平行移动，铝合金活动推杆拉动幕布一端缓慢展开、收拢，全部展开及收拢后分别触动开、合限位器开关，电机停止，运行结束。
3、滑轮传动系统工作原理
     电机带动传动轴运转，传动轴上的驱动轴线将圆周运动变成直线运动。与推拉杆通过十字连接带动铝合金活动推杆在幕线上平行移动，铝合金活动推杆拉动幕布一端缓慢展开、收拢，全部展开及收拢后分别触动开、合限位器开关，电机停止，运行结束。

 三、电动控制及配电系统
（一）技术参数
电源参数：220V/380V；50HZ    电压波动范围：±5%
对于电压波动大的地区，要求用户在每个强电柜入口前配置稳压器，以保证温室内配置电器的安全运行。

 （二）电动控制系统
温室设置电动控制系统，对内遮阳系统和设备进行控制。整个温室总配电设置1台控制柜。分十四区控制，每个系统分区均可独立控制。

 （三）技术说明
 温室内的所有电源线、控制线、传感器信号线等导线及电气安装敷料。
 为使温室内美观，布线采用穿管暗敷方式。
 按需要设接地极，并将接地线引至所需位置。
 控制柜主线缆（4*10+1）由甲方负责。
