1、温室概况
根据温室要求及当地的地理气候环境，工程选用Venlo式3屋脊室顶形式，温室四周墙体及顶部覆盖采用4mm浮法玻璃。温室南北走向，屋面为每跨3屋脊双坡屋面。温室跨度9.6m，柱距4.0m。轴线总面积2112m2。主体钢结构采用热镀锌管材；整座温室东西48米（9.6米×5跨），南北长44米（4米开间，共11个开间）。

     温室设电动内遮阳保温系统、电动外遮阳系统、风机湿帘降温系统、电动天窗通风系统、温室外墙体保温系统、灌溉系统、施肥系统、苗床、内循环系统、照明系统、配电系统、计算机自动控制系统、补光系统。（不含采暖系统）
2、型号说明
3、温室主体
3.1规格尺寸
9.6m×5=48m，柱距4.0m×11=44.0m，轴线面积2112㎡。檐高4.5m，脊高5.3m。
3.2性能指标
1）风载：0.45KN/㎡ 4）Z大排雨量：140mm/h
2）雪载：0.4KN/㎡5）吊挂载荷：15Kg/㎡3）恒载：15KG/㎡6）电参数：220/380V，50HZ
3.3四周墙体和顶部覆盖材料
温室顶部及四周墙体采用4mm浮法玻璃覆盖。铝合金型材连接处的密封。
温室墙体铝合金型材起到卡槽作用，配置卡簧及保温膜冬季覆盖可起到保温节能作用。

3.4钢结构
温室主体钢结构采用热镀锌管材及型材，一般使用年限大于30年。主体钢结构全部是本公司标准化、工业化生产，提高了温室主体的标准化程度，使得装配更加合理，保证了温室整体结构的稳定性。采用热镀锌防腐螺栓和自攻钉联接，结构无焊点。
主要包括：
1）立柱采用口60×120×3热镀锌矩形管；
2）墙面擦条采用C40×80×20×2.0，热镀锌防腐；
3）温室人字梁为铝合金型材；
4）室顶桁架由口40×60×2矩形钢管及16圆钢组成，加工程序采用先焊接，后热浸镀锌防腐（采用美国林肯焊机，CO2保护焊接，焊接质量更好，整体力学性能更稳定）；
5）天沟采用2.5mm（天沟长度约为8.0m，减少天沟连接接头，增强结构强度。在两段天沟连接上采用天沟段部冲压搭接，在搭接处采用密封胶皮，在天沟同立柱连接处也安放密封胶皮，即防止漏水、渗水，也起到断桥减少热量散失的作用）；
6）脊擦采用加厚铝合金型材；
7）联接件采用热镀锌钢板冲压成型，外形美观；
8）主要联接均采用热镀锌加强螺栓和自攻螺丝联接，无焊点；
3.5门
温室东、西两端墙体从北向南第6开间处各设一铝合金推拉门及滑轨。门尺寸为2.5米（宽）*2.4米（高），上面覆盖4mm玻璃。
3.6基础
四周条形基础设钢筋砼圈梁，内部为独立点式基础。正负零平面以上设0.6m高墙裙。
3.7温室排水
温室采用不找坡排水方式。室外南北两端设置漏水斗，温室室内从北向南第6开间处设置漏水斗，连接PVC管及管件与配件。室内地面设置排水管。
3.8道路
温室从北向南第6开间处东西向设置一条宽2米的道路，温室室内南北两端及东西两端设0.8米宽道路。
4、接露系统
室顶覆盖材料内表面凝结的露滴如果滴落在室内绿植上，因此产生病害，影响绿植的正常生长，同时为避免露滴滴落就餐区，纵向设置专用加宽型展开尺寸340mm*0.8mm热镀锌板型材露滴收集槽，安装在天沟下。覆盖材料内表面形成的露滴，流入露滴收集槽被引导至生态餐厅内部或外部指定地点，从而解决了温室滴露问题。

5、内遮阳保温被系统
1设计条件
设置内遮阳是温室节能、遮阳、温度控制和湿度调节的有效手段。遮阳保温幕的独特优点在于它将阳光反射而不是吸收阳光，有效降低温室内光照度，同时使作物和空气温度相应降低：独特的材料阻挡温室向外界发射的热辐射，可以保持幕布下的热量不散失；加湿时关闭遮阳幕将使温室内湿度迅速增加，同时，遮阳幕的下表面对从温室内发射过来的热幅射有很好的吸收能力，使幕布能保持较高的温度，幕布的较高温度可以防止冷凝，避免幕布下表面产生冷凝水滴。
.2齿轮齿条传动系统工作原理
电机带动传动轴运转，传动轴上的齿轮/齿条副将圆周运动变成直线运动。与齿条连接的推拉杆通过十字连接带动铝合金活动推杆在幕线上平行移动，铝合金活动推杆拉动幕布一端缓慢展开、收拢，全部展开及收拢后分别触动开、合限位器开关，电机停止，运行结束。
3系统基本组成
3.1控制箱及电机
该箱内装配有幕布展开与合拢两套接触器，即可手动开停，又可通过行程开关，实现自动停车。驱动电机、联轴器和减速电机为专用电气设备，与控制箱相连接，该电机输出轴处配备了行程开关，限位准确，使整套系统运行平稳可靠。
电机参数：
1）功率：0.752）电源：380v，三相，50HZ
3）转速5.2R/min4）扭矩：800N.m
3.2齿条副
采用齿轮齿条，设计合理，质量可靠，运行平稳无噪音。沿温室跨度每3.6m间距均布。
齿条技术参数
1）模数：42）防腐形式：热镀锌
3）齿条长度：3970mm4）齿条高度：40mm
3.3传动部分
传动轴采用1寸热镀锌钢管，电机安装在传动轴的中部，齿条付均布。推拉杆为国标6分.热镀锌钢管，每套齿条副连接1根，纵向与温室长度基本等长；铝合金活动推杆横向布置，拉动幕布展开、收拢，使幕布在运行中保持平展。
3.4幕线
幕线选用2.05mm透明聚酯线，上幕线间距1米均布，下幕线间距0.5m均布。
.3.5保温幕
遮荫率60%-65%，使用年限5年。

6、外遮阳系统
在夏季，由于进入温室的太阳辐射热负荷太高，当使用外遮阳系统时，由于阻隔了大部分太阳辐射进入温室，在具有良好通风的温室中可将室内温度控制到只比室外高1C的水平。外遮阳能够使温室内作物免受阳光灼伤，是遮阳降温的理想设施。采用外遮阳降温能够减少温室降温运行成本，节约能源消耗。
外遮阳系统有骨架结构：
1）立柱口40×80×2和口40×60×2矩形管，热镀锌防腐。
2）横梁口30×50×2和口40×80×2矩形管，热镀锌防腐。
3）支撑杆口30×45×1.5热镀锌管材。
.1系统基本组成
外遮阳传动部分同内遮阳。
.2幕线
幕线选用p2.6mm黑色聚酯线，上下两层幕线均布，间距0.5m。
.3幕布
采用阳柯黑色针织外遮阳网。遮阳率70-75%，使用年限5年。
7、天窗通风系统
.1天窗形式
每屋脊单侧朝东锯齿状开天窗，有利于温室内空气流通和温度、湿度的调节。
.2天窗开启机构
每扇天窗开启机构有4根p19铝合金支撑管组成，支撑管一端铰结安装在天窗上，另一端4根支撑管合并为一点铰接安装在推拉杆上，支撑杆随推拉杆的运动而转动，完成天窗开启。

.3天窗传动机构
天窗传动机构由电机、传动轴、齿轮齿条、推拉杆、支撑滚轮组成。传动轴为1寸热镀锌管，同电机连接在一起，垂直于桁架方向布置，齿轮固定在传动轴上。支撑滚轮固定在桁架上横梁上，推拉杆（热镀锌管）和齿条相连通过支撑滚轮可在桁架上移动，传动轴的转动由齿轮齿条转变为推拉杆直线运动。
电机参数：
1）功率：0.552）电源：380v，三相，50HZ
3）转速2.6R/min4）扭矩：400N.m齿条技术参数
1）模数：42）防腐形式：热镀锌
3）齿条长度：1200mm4）齿条高度：30mm
8、湿帘一风扇降温系统
8.1设计原理
湿帘一风扇降温系统利用水的蒸发降温原理实现降温目的。降温系统的核心是能让水均匀地淋湿整个降温湿帘墙。空气穿透湿帘介质时，与湿润介质表面进行的水气交换空气的显热转化为汽化潜热，实现对空气的加湿与降温。
湿帘安装在北墙体上，风扇安装在温室南墙体上。当需要降温时，启动风扇，将温室内的空气强制抽出，造成负压；同时水泵将水打在湿帘墙上。室外空气被负压吸入室内时，以一定的速度从湿帘的缝隙穿过，导致水分蒸发、降温，冷空气流经温室，吸收室内热量后，经风扇排出，从而达到降温目的。

8.2基本配置
8.2.1湿帘：
温室设置瑞典蒙特湿帘，整套系统高度约1.94m、湿帘厚度100mm，长约46m（分两套），在维护良好的情况下，使用寿命达5年。
湿帘外设30目白色防虫网，防止使用湿帘时昆虫进入。
8.2.2水泵2台：6~10m/台供水量，扬程10~25.0m。
8.2.3供水装置2套：，中32mm UPVC上水管材，阀门和过滤器等。
8.2.4淋水装置2套：UPVC管材，由喷淋管和反水板组成；喷水管径中25mm，喷水孔径3mm，喷水孔距75mm。
8.2.5回水装置：中75mm回水UPVC管材。
8.2.6循环水池：长2m×宽1m×深l.5m，置于温室内。共2座。
水帘外侧设置一套电动外翻侧窗。窗体覆盖为8mm阳光板，采用齿轮齿条传动。
8.2.7风扇：

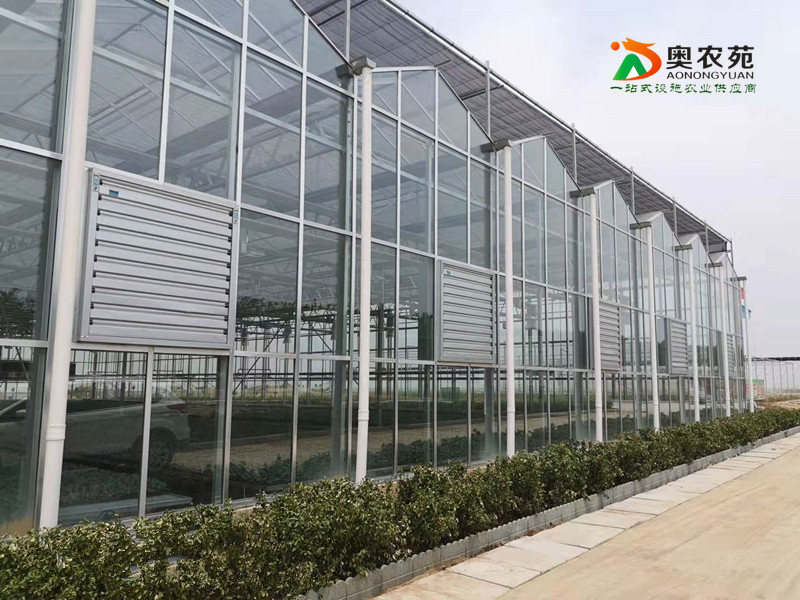

温室布置10台国产优质的抗外强风风机，单台风机流量40000m2m，风机框架及叶片为镀锌钢板压制而成，从各个方面适应温室内湿热的环境。

本机技术特点如下：
百叶窗开窗机构，能保证百叶窗完全打开，使风机能够一直在最高效率下运行。而当风机停机时，风机百叶窗将自动严密的关闭，且具有自锁功能，Z大限度防止空气的泄漏和倒流。
4）支撑式外旋转新型轮毂使叶轮的运转更加平稳，噪声更低。
5）卡入式的进风口安全网使维修和清洁工作更加容易。
6）专业的叶轮角度设计，在不提高电机功率的前提下，与国内外其它同机号相比，排风量可提高20%，大大节约了能源。
7）主要部件全部采用热镀锌材料，寿命可达10年。
9、外保温膜
墙体固定型材为特殊型材，设有卡槽，用于冬天覆塑料保温膜。保温膜选用普拉斯克0.12mm厚塑料膜。
10、灌溉系统（上悬式固定微喷系统）
1设计条件
通道内设置晾晒池，对于温度比较低的水质进行自然晾晒，免除幼苗低温水的伤害。
要求甲方进入晾晒池的水质达到市政自来水洁净程度。
2雾化喷头雾化即可加湿又可灌溉，适用于育苗温室。
雾化喷头参数：
1）流量：47L/h
2）工作压力：3kgf/cm23）喷洒直径：2.4m配置形式：
PE管（支管），倒挂喷头、灌溉主管采用给水PVC加装筛网式过滤器，温室每跨设手动PVC球阀，便于单独灌溉。
晾晒池内配置一套变频泵（两台泵体，一用一备，流量大于30m2/h），对室内的灌溉系统进行加压。
11、施肥系统

施肥系统采用法国多寿定比施肥器，采用一套D8R型（最大流量8m2/h），与主管路连接。施肥器与主管路采用PVC球阀连接。通过打开或关闭PVC球阀同时调整施肥比例可以进行作物轮灌施肥。
11、苗床
温室除通道外，每跨温室布置苗床（道路北端长度约20米，道路南端长度约22米），床面距地面0.75米（可调整），床面四周采用铝合金型材，床网采用经3纬4热镀锌钢丝网，床面支架采用热镀锌管材，支架间距不大于2.4米。每组苗床安装2根1寸半热镀锌管，使床网在支架上滚动（带限位装置），两苗床间可产生约600mm通道，并使温室得到最大使用面积。
12、内循环风机
温室两区内，每跨温室设置两台内循环风机。
1设计原理
由于温室内是个密闭环境，设置环流风机，不仅可以减小生室内温度梯度，提高二氧化碳分布的均匀度，还可制造植物生长的微风环境，。
环流风机共10台（合理位置分布）。
2环流风机技术参数：
1）流量：3500m2/h2）转速：1380rpm
3）电源：380v50Hz4）功率：185w
13、照明系统
温室设计采用防水型双管日光灯。每跨4盏照明灯，温室共20盏。
产品特性：
·灯罩外围有一层防水罩，可防止露珠进入灯体导致损坏；
·有效减少由撞击和其他原因造成的灯体损坏等现象；
·灯体外形新颖，形状各异，维修简便，可用来装饰；
·灯体机械强度高；
·可直接安装在普通可燃物质表面。组成：灯体、灯座、启动器、灯罩等。

类型：
14、配电系统
1本温室接地采用TN-S系统，温室内部N线与PE线分开敷设，在电缆进配电箱处按规范要求接地，接地电阻小于4Ω，采用镀锌扁铁接地防雷。
2温室系统配置设置控制箱，按照控制对象分别按手动、停止控制。手动时通过面板开关直接操纵接触器来控制。控制箱内继电器、断路保护器等采用正泰品牌。
3按照标准采用热镀锌线槽和线管布线。
4设备及电负荷
15、自动控制系统（温室配备一台电脑及打印机）系统采用九天智能温室环境控制系统，系统采集的环境参数包括：户外温度、光照强度、风速、风向、雨雪信号、室内两点温度、室内湿度。经扩展后还能进一步测量室外湿度、室外雨量、CO，浓度、室内光照、土壤温度、土壤湿度、水暖水温、水肥PH值、水肥EC值、温室负压等。
它可以控制的标准设备包括：天窗、侧窗、内遮阳幕、外遮阳幕、湿帘与两级风扇系统、微雾降温加湿系统、热风机、环流风机、补光灯和CO，补气阀。经扩展后，还能控制、湿帘外翻窗、独立保温幕、二级微雾、二级热风级、三级热风级和扩展的外遮阳。经灌溉扩展后，还能控制6支灌溉阀、一套定比例注肥器和1台灌溉水泵。
用户根据种植品种和作物不同生长期需要的相应环境条件，简单的设置目标值，系统就可自动控制温室设备的动作，以实制控制目标。采用中文液晶屏、组合键、后台备份设定技术和恢复出厂默认值技术的在线设定功能，可使您轻松、安全、可靠的完成设定工作。
系统为温室的现代化管理提供完善的功能，您在办公室的PC机上可方便的对温室进行远距离（不超过1.2公里）观察、设置，并能实现远程手动强制控制和远程报警。您只需每两天开一次计算机，“记录功能”就能连续记录下温室各项环境数据并可通过变化曲线和数据表，以每天、每周、每月、每年的周期形式进行显示和打印并可导成Exec1格式文件。“统计功能”可提供本月的、本周的、本日的、本时段的多项环境数据的最大值、最小值和平均值。“设备运行记录功能”可在线记录温室设备状态变化时的时间、当前状态和位置、当前目标值和室内温湿度，并能打印输出。

下面是针对该系统的配置，配置方法：全套“温室计算机控制系统”由3部分组成，包括：
1.气象站传感器。
2.“温室控制器+室内传感器”
3.“温室监控与数据管理系统软件”
“气象站”
1.“室外温度传感器”（日本）1支
2.“百叶窗式温湿度传感器护罩”1支
3.“风速风向传感器”（国产）1支
4.“光照传感器”（美国）1支
5.“雨雪传感器”1支
7.气象站检测电路板1套
8.CO.传感器（国产）1支
“温室控制器”
1.奥农苑智能温室环境控制器”1台
2.室内温度传感器（日本）2支
3.室内湿度传感器（美国）2支
4.“百叶窗式温湿度传感器护罩”3支
5.灌溉输出扩展模块1块
“温室监控与数据管理系统软件”
1.“温室监控与数据管理系统软件”1套
2.通讯转换接口与防雷保护器1套
15、补光系统
温室每跨布置6盏飞利浦补光灯。共布置30盏。
1设计原理
不同植物及植物的不同生长阶段对光的需求是不同的，温室在满足其它环境因子的同时，不能满足植物对光的要求（尤其对喜光植物），因此设置补光系统，一是作为光合作用的能源，补充自然光的不足。二是满足作物光周期的需要。
.2补光灯
温室设置PHILPS农用生物补光钠灯。该农艺钠灯是一种设计用于园艺市场的高强度钠气灯，它可以提供最理想的，与植物生长需求相吻合的光谱分布，不论是针对光合作用，还是为自然植物的生长创立了准确的“蓝”和“红”的能量平衡，光谱分布的改善使作物生长的环境更好控制，并且使作物生长得更好和质量更高。其特点如下：
1）具有专业防潮设计，使用寿命长。
2）发光效率高，比普通钠灯高10%的光输出量可以提高温度，加快作物生长。
3）对光谱的调整使蓝光部分增加了30%，为植物生长创立了其生长所需的红波能量和蓝波能量的平衡。

主要技术参数：
电源电压：220V
光通量：550001m
光源光谱：400-700mm
灯头型号：Base（h）
E40功率：430W
平均寿命：16000h
