河南温室大棚设计方案

一、温室结构
1．温室面积及规格
面积：单座40mX32m＝1280 m2
规格：单跨8米，5连栋，间距4米，8间
肩高3米，顶高5米，外遮阳高5.6米

2．温室性能指标
抗风载能力：风力11级
抗雪载能力：20cm厚积雪
抗作物荷载能力：15公斤/m2

3．技术参数
温室框架结构主要由基础、立柱、拱杆、天沟、门、顶部手动开窗、外遮阳系统等组成。
基础：温室基础采用钢筋混凝土预制件、全部为点式基础，在施工埋放基础桩时底部及四周加混凝土固定，温室四周梁圈用砖砌0.3m挡风墙。
   立柱：主立柱采用60X80X2.5mm热镀锌矩形管。副立柱：采用60X40X2mm热镀锌矩形管。
拱杆：主拱杆采用60X40X2mm热镀锌矩形管。副拱杆：采用32X1.5mm热镀锌矩形管。

卡槽：温室专用0.7ｍｍ厚镀锌板卡槽
天沟：采用1.5mm冷弯镀锌板，大截面可抗140mm/小时的雨量，天沟与天沟连接使用防水专用粘接剂，每条天沟单向排水，通过排水管道导入排水沟。
移门：温室两侧面中部设两套推拉移动门，每套门规格为2X2m，双扇门，采用矩形管型材，阳光板覆盖。
屋顶通风系统：温室通风系统采用自然通风的办法,依靠室内外热压和风压,引入室外新鲜空气,保证室内良好的空气环境.正是温室自然排气的理想位置。屋顶通风口的设置在温室顶部,采用齿条传动开窗，开启角度为30度，通风窗宽度为1.2m。
覆盖材料：屋顶均采用单层塑料薄膜，采用国产0.15mm厚薄膜，使用寿命3年。薄膜初始透光率90%。四周采用国产阳光板作为覆盖材料，阳光板厚度为6mm。
铝合金窗：1.5*1.5m=2.25m2，每间一套窗，共20套窗。

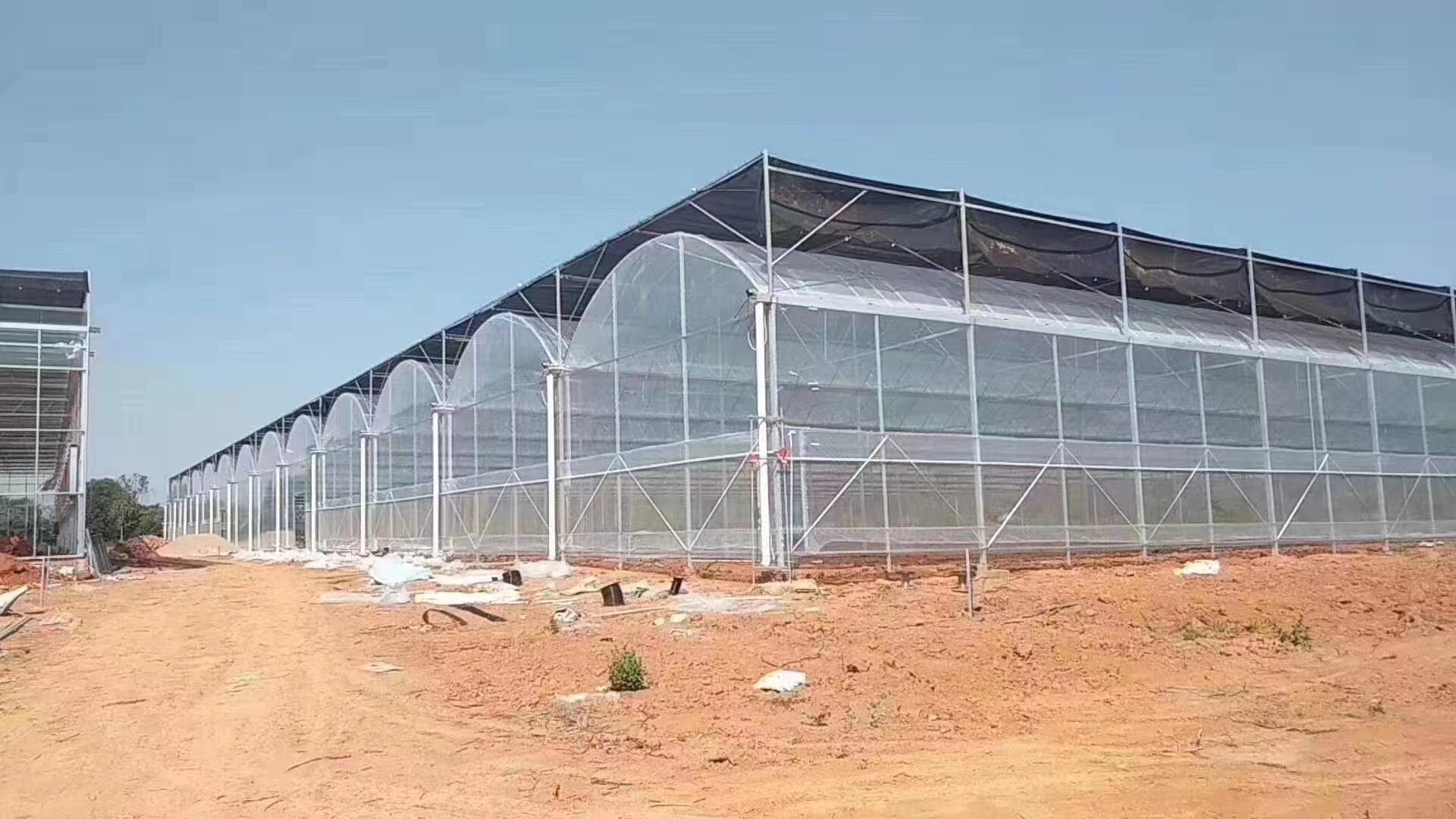

二、温室外遮阳系统
   外遮阳的遮阳网采用折叠式，能反射部分阳光，保护作物免遭强光灼伤，当温室内温度到了不适合植物生长时，将外遮阳展开，使温室内温度下降5C左右，不需要时将遮阳收起。外遮阳高度5.6m，采用70%遮阳率的国产折叠式黑网（保证使用寿命5年），电动开启，温室设一套钢缆传动系统。
边侧立柱：采用60X80X2.5热镀锌矩形管。
天沟立柱：采用60X40X2热镀锌矩形管。
中间横梁：采用40X60X2热镀锌矩形管。
边侧横梁：采用60X80X2.5热镀锌矩形管。
系统技术参数：
行程              8米
运行速度
1米/分
单程运行时间      8分钟
电源              380V   三相    50Hz
电机功率
1100瓦
系统工作原理：
电机带动传动轴运转，传动轴上的钢丝绳成直线运动，带动遮阳网平行移动，当全部展开或收拢后分别触动限位机构（限位机构装在减速机装置内），电机停止工作，运行结束。

三 、湿帘风机降温系统
湿帘风机降温系统是利用水的蒸发降温原理实现降温目的。特制的疏水湿帘能确保水均匀地淋湿整个降温湿帘墙，空气穿透湿帘介质时，与湿帘介质表面的水进行热交换，从而实现对空气的加湿与降温。
湿帘通常安装在温室的北端，风扇安装在温室的南端。当需要降温时，启动风扇将温室内的空气强制抽出，形成负压，同时，水泵将水打在湿帘墙上。室外空气因负压被吸入室内的过程中，以一定的速度从湿帘的缝隙穿过，导致水分蒸发和降温，冷空气流经温室，吸收室内热量后，经风扇排出，从而达到降温目的。
在炎热的晴天，大气中的含水量几乎是恒定的，这意味着中午温度达到最高值时，其相对湿度为最低值。而相对湿度越低，湿帘降温的效果越明显。
系统组成：湿帘、风机、供水系统和控制系统。
湿帘：一端面装有32米长，1.8米高符合标准要求的湿帘。边框采用优质铝型材框架，美观耐用，强度高，不易变形，壁厚1.5mm。
风机：一端面装有6台大风量轴流式风机，风机外型尺寸为1.4米X1.4米，排风量4万米3/小时/台，功率为0.75千瓦/台。
供水系统：水池体积为长2米，宽1.5米，深1.5米。
控制系统：控制系统控制水泵，并调节风机的运行台数。
四、固定苗床
温室二跨配置固定苗床。
固定苗床规格为：长16m，宽1.4m，高0.75m。
固定苗床面积为：
固定苗床用材：
立柱：20*40*2mm方管(热度锌)
横杆：20*40*2mm方管(热度锌)
边框：4*4*2.5mm角钢(热度锌)
网片：4*10*3mm(热度锌)
所用钢材均经热镀锌。

五、自动配肥系统
    自动配肥系统是采用自动配肥机，可以调节肥料和水的比例，便于管理和施肥。

六、扦插床及地喷
    扦插床高度0.3米,宽度1.5（1.2）米,长度16米.共12(或10)条。
地喷:每条扦插床设一条高度0.5米,喷头间距1米.每条可以单独控制.喷头为国产喷头,喷洒半径为1米,水滴细微、均匀。
七、基质栽培系统
基质栽培面积为60(或80)平方米，配置泡沫槽，里面配软管及滴箭使得槽里基质水分比较均匀，便于植物吸收。
八、智能小区
智能小区12平方米，长4米宽3米，高2.5米，框架采用方管，覆盖材料采用阳光板，里面配置补光灯，温度计，湿度计，空调，加湿机等设施。
九、连栋温室大棚循环通风系统
室内循环风扇按平行是布置，当风扇开启时，市内的空气将在其作用下形成有序的流动，保证室内气候的均匀和稳定。循环风扇悬挂在室内骨架上，可以避免直接吹至植物表面，也便于室内生产和操作。

十、温室大棚配电系统
1、供配电及接地
供电方式为380V/220V、50Hz三相五线系统供电。进户设接地装置。
2、动力设备
温室外遮阳拉幕电机1台、循环风机5台、排风机5台、空调3台、水泵等。控制柜采用温室专用电气控制柜，防护等级为IP45，下部进出线。为保证在过截短路情况下对系统有效保护，控制箱主电源开关及其余各控制回路主开关选用引上海人民电器集团公司C45AD、C45N系列断路器；为保证可靠通断，控制接触器选用国产系列交流接触器及3UA系列热继电器。动力设备线采用RVV聚氯乙烯绝缘护套铜芯软线沿梁明敷设。
