文洛式玻璃温室主体结构拆解
发布时间:2019-10-31 17:51:50 | 浏览次数:

1、性能指标:
(1) 抗风载荷: 0.60KN/m2
(2) 抗雪载荷: 0.50KN/m2
(3) 更大排雨量:180 mm/h。
(4) 恒载荷:0.5KN/ m2。
(4) 吊挂荷载:0.20KN/ m2。
(5) 电参数:220V,  50HZ,  PH1  /  380V,  50HZ,  PH3。
(6) 屋面角:22。

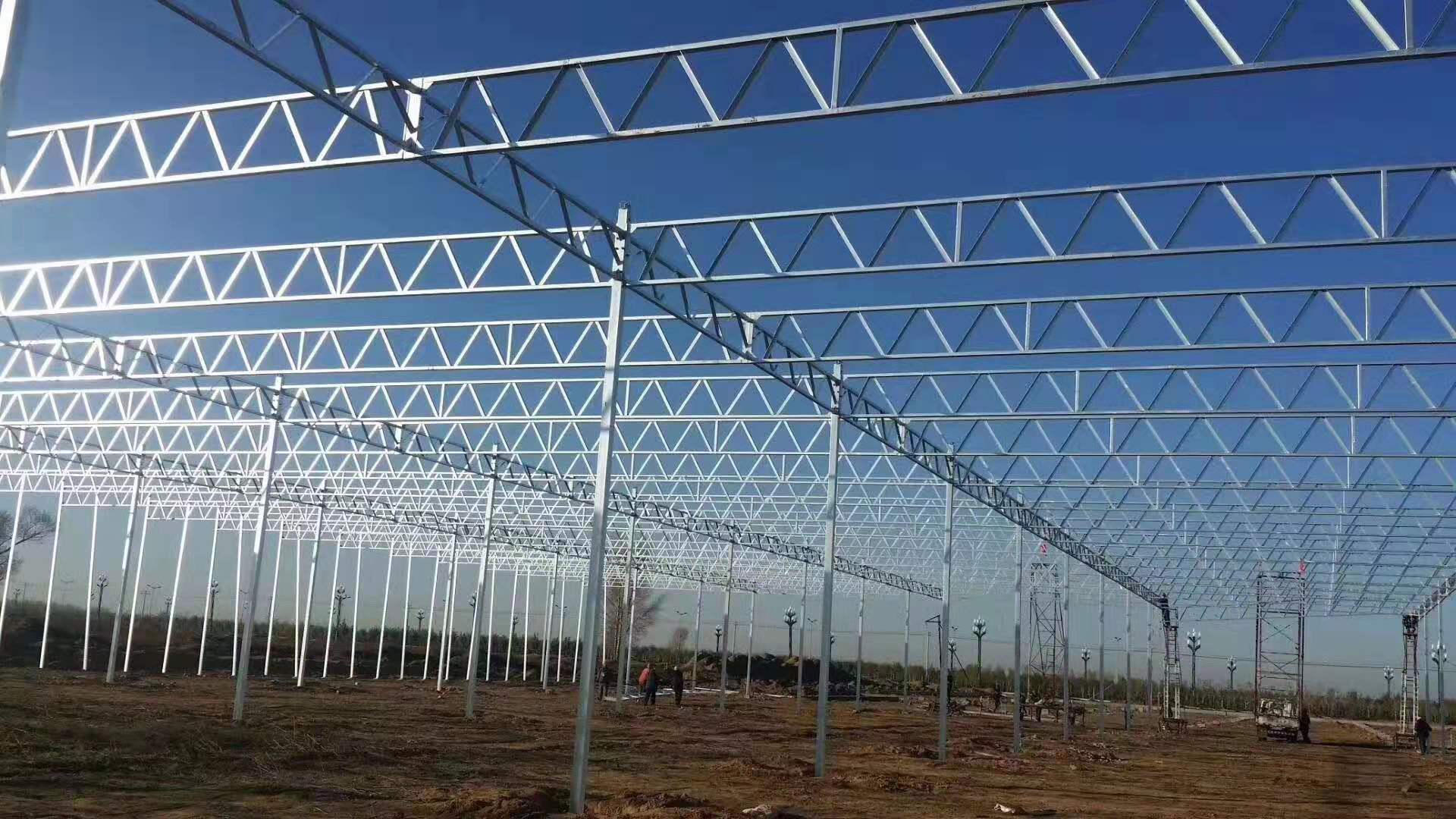

                                                                           连栋玻璃温室
2、温室规格尺寸:
(1)跨度:9.6米
(2)开间:4米
(3)肩高:4米
(4)顶高:4.84米
(5)外遮阳高:5.6米
3、温室排列方式
温室屋脊呈东西走向。

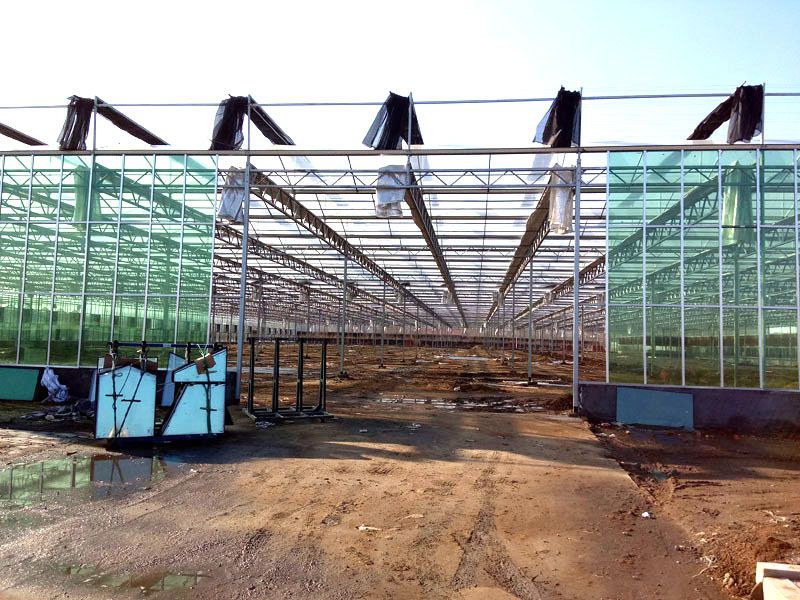

                                                                               文洛式玻璃温室骨架
4、温室结构参数及覆盖材料:
钢结构材料选用符合Q235国标的优质碳素钢。钢材部件和紧固件均按《GB/T1912-2002金属覆盖层  钢铁制品热镀锌层技术要求及试验方法》。
(1)立柱:采用100×50×3mm热镀锌矩形管, 立柱底部连接板采用12mm厚热镀锌钢板;
(2)拱架:50×30×2.5mm热镀锌矩形管。
(3)纵檩:50×30×2.5mm热镀锌矩形管。
(4) 四周檩条:80×40×2.5mm热镀锌矩形管;维护结构为:Φ48圆管。
(5)桁架上下弦:采用50×50×3×450mm热镀锌矩形管;腹杆采用Ф 16热镀锌圆钢;
(6)雨槽(天沟):采用2mm厚冷弯镀锌板,大截面可抗180mm/小时的雨量;
(7)接露槽采用δ0.5毫米厚彩钢板弯制而成,安装在天沟下面。
(8)连接件采用热镀锌钢板冷弯、或焊接后热镀锌防腐处理。
(9)铝型材:温室顶部及四周为专用铝型材;
(10)密封件:密封件采用专用橡胶密封件,雨槽连接处使用专用密封胶条;
(11)紧固件:紧固件为国产镀锌标准件;
(12)覆盖材料:温室顶部5mm白色钢化浮法玻璃,四周采用规格为5+6+5中空白色浮法玻璃,透光率为90%以上。
5、自然通风系统:
(1)顶通风:本项目温室采用屋脊蝶形交错开窗方式。选用国产品牌带限位减速电机和齿轮齿条机构。设计通风窗比为24%左右。
(2)侧通风:温室东西两侧面离地面约0.6m高处安装塑钢中空白色浮法玻璃推拉窗,窗户高度为1.2米。
(3)防虫网:所有开窗处加装25目防虫网,湿帘处加装25目防虫网,隔离性能好,易更换。
(4)由于温室的结构、加温设备和降温设备的特点,会造成温室内部不同区域之间温度、湿度和二氧化碳浓度的差异,为使作物生长区内空气的温度、湿度和二氧化碳浓度分布均匀,可以利用风机人为地使空气进行流动。温室内有序布置21台环流风机,即保证空气流动的连续性,又使空气流不会直接吹向作物。国产EC400型悬挂环流风机的技术参数:
叶轮直径:400mm                      风量:6540m³/h
全压:155pa                          电机功率:0.37kw

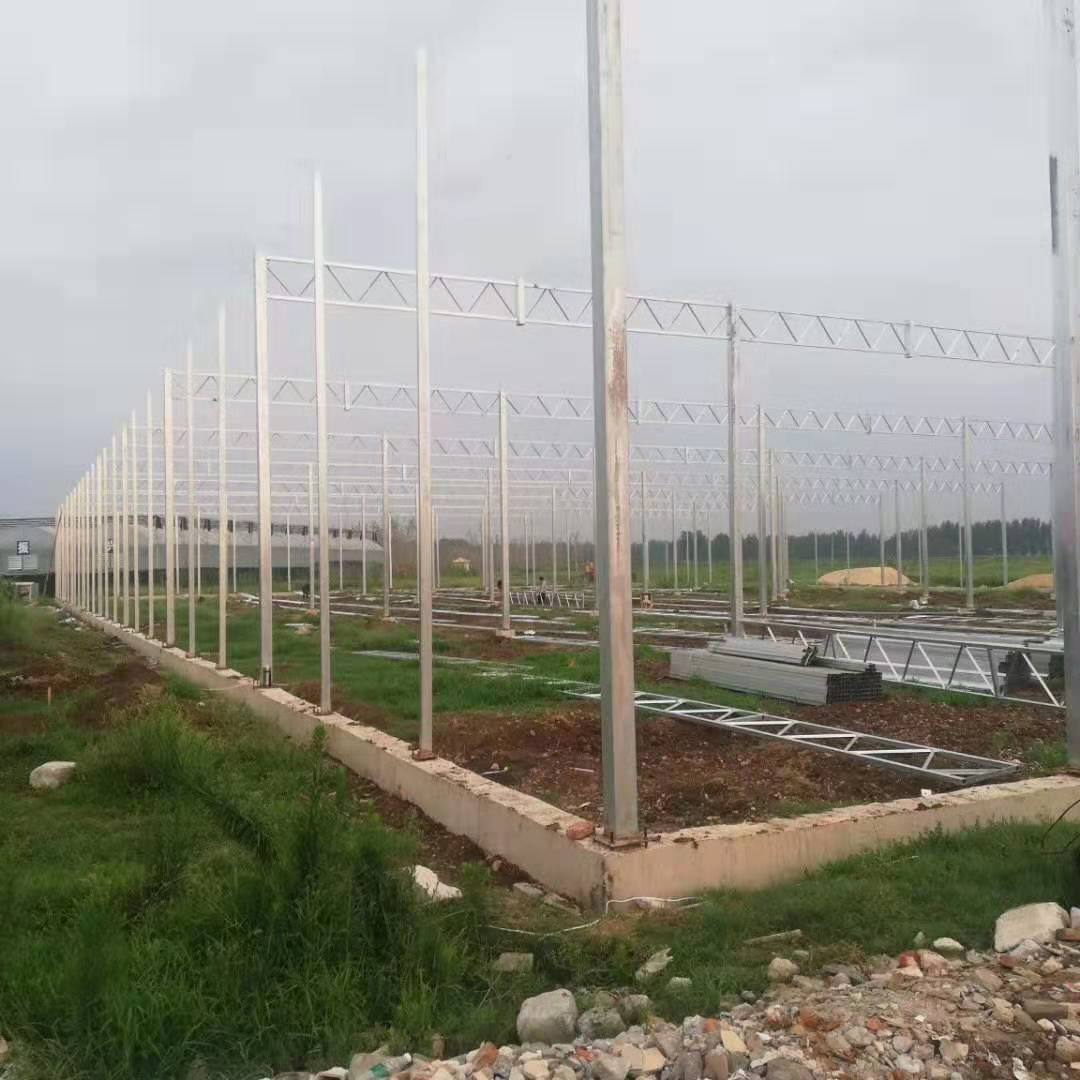

                                                                              玻璃温室骨架安装
6、门及基础:
(1)温室南、北端中部设双扇铝合金聚碳酸酯中空板推拉门各1道,规格约为2.5m(高)×3.2m(宽)。
(2) 道路:沿温室四周及南北向铺设1.4m宽、80mm厚混凝土道路。
(3)基础、墙裙、散水坡、排水沟:
温室基础的设计暂按地基承载力≥120Kpa设计,参照标准《建筑地基基础设计规范》(GB50007-2002)。
温室的四周基础为条形基础,室内基础为独立的点式基础。基础顶部预留埋件,用于连接上部结构柱。±0.00以上至+0.60处设240mm保温墙体。内、外墙贴墙砖。
散水坡:温室四周设混凝土散水坡,找水坡度5‰,宽度800mm,厚度80mm,垫层厚100mm,混凝土(标号C25)。
排水沟:四周排水沟为明沟,用12砖筑砌,砂浆抹平并防水处理,坡度3‰,梯形段面,底部宽为40㎝,上口宽为50㎝,深为50㎝。
7、天沟排水:
为了满足天沟有组织排水,采用单端排水,天沟坡度为3‰。落水管采用PVC塑料管,直径Ф110 mm。

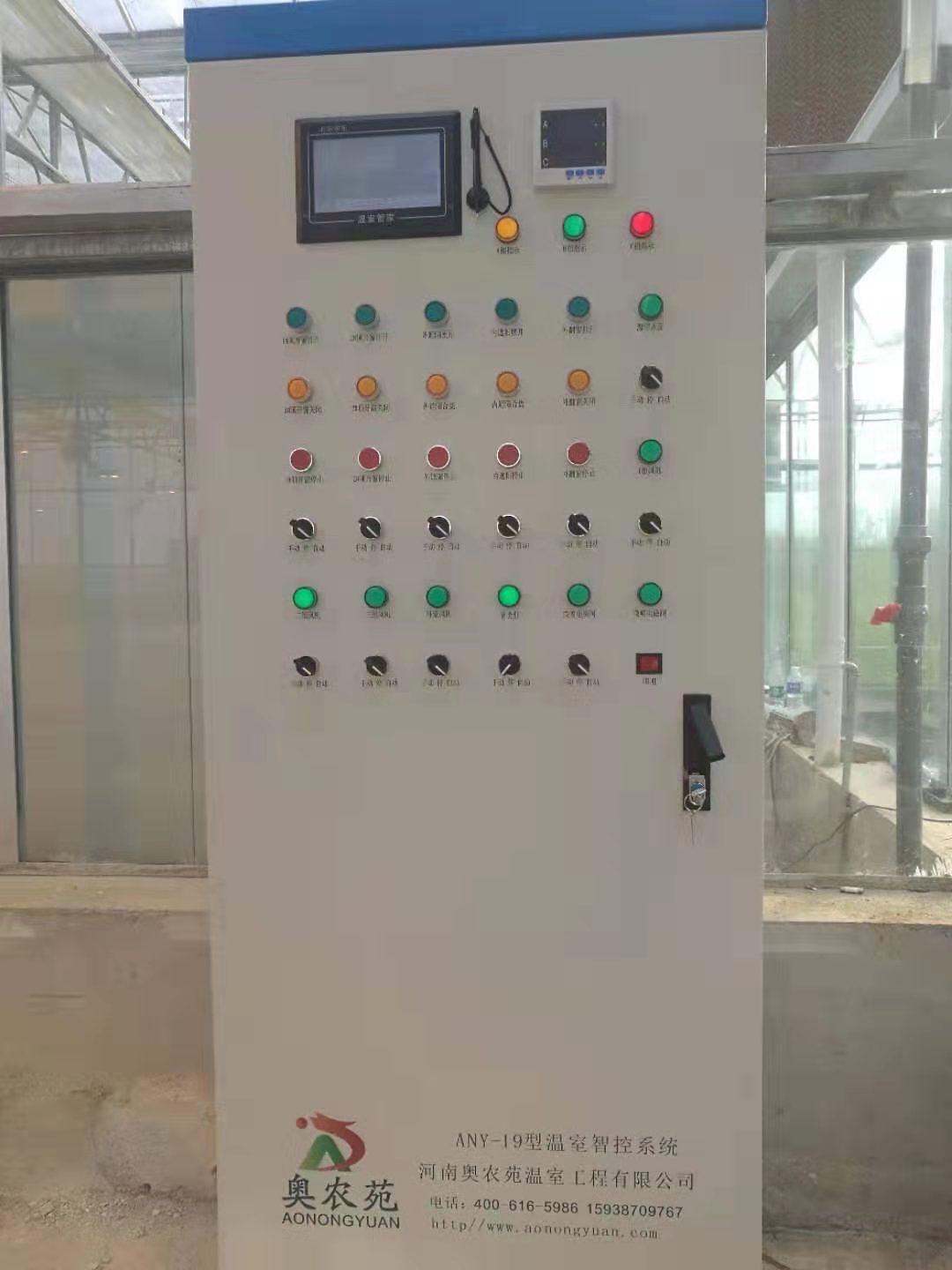

                                                                           智能玻璃温室控制系统
8、积露水槽:
在所有天沟下都有铝合金冷凝水回收槽,并配有托架和带PE软管的末端出水口,冷凝水通过水管排到室外,以更好的降低温室内湿度,有利于作物生长,防止病虫害。屋顶凝结的冷凝水通过安装的在椽子条上的冷凝水导向片进入冷凝水回收槽。
