| 现代《温室结构设计荷载》温室大棚建设工程国家标准 | |
| 发布时间:2016-09-27 04:33:18 | 浏览次数： | |

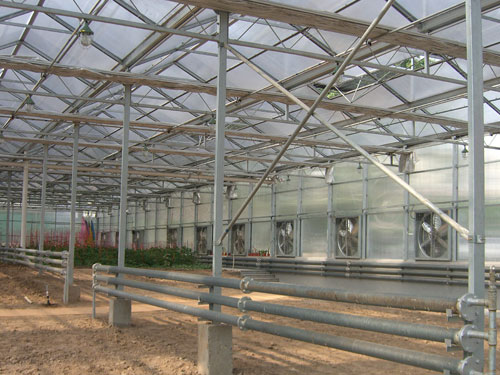

| 此标准是由国家质量监督检验检疫总局于２００２年１月１６日发布，从２００２年７月１日起实施。该标准的全称是《温室结构设计荷载》Ｇｒｅｅｎｈｏｕｓｅ ｓｔｒｕｃｔｕｒｅ ｄｅｓｉｇｎ ｌｏａｄ，编号为ＧＢ／Ｔ １８６２２－２００２。 【编者按】中国机械工业联合会自２００１年１０月起实施了有关温室的若干项行业标准，２００２年０７月国家质量监督检验检疫总局又颁布了两项国家标准。这些标准尽管还存在这样或那样的问题，但已说明温室行业已逐步走入正常的发展轨道，厂家有了规范自己生产行为的准则，用户为保护自身利益也有章可循，为市场由无序逐步向有序方向转化创造了条件。标准的制订果然重要，而宣传和贯彻更是一项长期而艰巨的任务，何况还需修订和完善。鉴于上述原因，本刊特约记者将收集这方面的标准和相关的资料，陆续刊登其中的部分内容，供读者在工作中借鉴。 此标准是由国家质量监督检验检疫总局于２００２年１月１６日发布，从２００２年７月１日起实施。该标准的全称是《温室结构设计荷载》Ｇｒｅｅｎｈｏｕｓｅ ｓｔｒｕｃｔｕｒｅ ｄｅｓｉｇｎ ｌｏａｄ，编号为ＧＢ／Ｔ １８６２２－２００２。  图：温室大棚建设 该标准共有９个部分： １范围；２引用标准； ３定义；４设计要求；５永久荷载；６屋面均布荷载和集中荷载；７风荷载；８雪荷载；９地震力。 本文主要介绍其中的"设计要求"；"永久荷载"；"风荷载"与"雪荷载"。 ４ 设计要求 ４．１ 基本要求 ４．１．１ 安全性 温室含塑料大棚，下同结构及其所有构件的设计必须能安全承受包括恒载在内的可能的全部荷载组合，任何构件危险断面的设计应力不得超过温室结构材料的许用应力。温室结构及其构件必须有足够的刚度，以抵抗纵、横向的挠曲、振动和变形。 ４．１．２ 耐久性 温室的金属结构零部件要采取必要的防腐及防锈措施，覆盖材料要有足够的使用寿命。 ４．１．３ 稳定性 温室结构及其构件必须具有足够的稳定性，在允许荷载作用下不得发生失稳现象。 ４．２ 特殊要求（从略） ４．２．１ 总体结构的完整性 温室必须具有足够的总体完整性。因外力作用局部损坏时，温室结构作为一个整体应能保持稳定，不致于发生多米诺骨牌效应。 ４．２．２ 温室结构的经济性 温室结构设计，允许忽略某些出现频率很低的灾害性荷载。例如，非地震高发区的地震力，非台风高发区的台风荷载，大多数地区的龙卷风等，这样可使温室制造成本大幅度降低。 ４．３ 荷载效应组合（从略） ５ 永久荷载勥睠綃 ５．１ 温室结构重量 在确定设计永久荷载时，应使用主要建筑物的实际重量；在缺少实际数据时，可以从表１从略常用建筑材料比重、单位面积质量翥偧豧鱔等和尺寸进行计算。结构重量一般为垂直分布荷载。 ５．２ 固定设备重量 设计永久荷载应计入所有受温室结构支撑的固定设备的重量，包括加热设备、通风降温设备、电器与照明设备、灌溉与除湿设备、遮阳与保温幕帘设备等。这些设备的重量，一般可视为集中的垂直荷载，作用于设备的重心。 ５．３ 其他 任何长期受结构支撑的荷载，如吊篮、种植器、高架喷灌设备和一切悬挂在温室结构上，连续超过３０天的重物，均计入永久荷载。 ６ 屋面均布活载和集中活载 在温室的使用过程中产生的临时荷载称为活载。活载不包括风荷载、雪荷载和永久荷载。温室外部活载包括在屋面上工作的维修人员和放置的临时设备若维修梯子等；内部活载指结构上的临时悬挂物。连续作用超过３０天的荷载视作永久荷载。 ６．１ 屋面均布活载 设计屋面均布活载的计算结果应在０．５～０．７ｋＮ／ｍ２之间取值。此值与第８章的雪荷载进行比较，取其中较大值。二者不重复计算。计算公式及图表略 ６．２ 集中活载 所有温室骨架构件，如檩条、椽条、桁架上弦杆、拱杆，应能安全承受不少于０．４５ｋＮ的作用于构件中部的垂直向下的集中活载。桁架下弦杆、横梁的任意节点，也应能承受不少于０．４５ｋＮ的垂直向下集中活载。 ６．３ 活载限制 温室建设制造者应将设计活载向温室拥有者说明，温室拥有者应设法在使用过程中，避免将超过设计活载的重物包括维修安装人员作用到骨架或支撑构件上。 ７ 风荷载 ７．１ 基本风压和风荷载标准值 ７．１．１ 垂直作用在温室结构表面的风荷载标准值Ｗｋ＝βｚμｓμｚＷ０ 式中：Ｗｋ--风荷载标准值，ｋＮ／ｍ２；βｚ--高度Ｚ处的风振系数，温室一般为非高层建筑，取值１．０；μｓ--风荷载体形系数；μｚ--风压高度变化系数；Ｗ０--基本风压，ｋＮ／ｍ２。 ７．１．２ 基本风压Ｗ０ 基本风压以当地比较空旷平坦地面上，离地１０ｍ高，统计所得的３０年一遇１０ｍｉｎ平均最大风速Ｖ０ｍ／ｓ为标准，按Ｗ０＝V２０／１６００确定风压值。 基本风压应按ＧＢＪ９的"全国基本风压分布图"的规定采用。 当城市或建设地点的基本风压在全国基本风压分布图上没有给出时，按下列方法确定： --当地有１０年以上的年最大风速资料时，可通过对资料的统计分析确定。 --当地的年最大风速资料不足１０年时，可通过与有长期资料或有规定基本风压的附近地区进行对比分析后确定。 --当地没有风速资料时，可通过对气象和地形条件的分析，并参照ＧＢＪ ９的"全国基本风压分布图"上的等值线用插入法确定。 ７．１．３ (从略) ７．２ 风压高度变化系数（从略） ７．３ 风荷载体形系数（从略） ７．４ 最小设计风荷载 温室抗风主体结构的设计风荷载风荷载标准值不得小于０．２５ｋＮ／ｍ２。如果按７．１．１公式计算出来的风荷载标准值结果不足０．２５ｋＮ／ｍ２，垂直于受力表面的总的设计压力取为０．２５ｋＮ／ｍ２。 ８ 雪荷载 ８．１ 基本雪压和雪荷载 ８．１．１ 作用在温室屋面水平投影面上的平衡雪荷载标准值Ｓｋ应按公式计算。 Ｓｋ＝μｒＳ０ 式中：Ｓｋ--屋面平衡雪荷载标准值，ｋＮ／ｍ２Ｓ０--基本雪压，ｋＮ／ｍ２μｒ--屋面积雪分布系数。 ８．１２ 基本雪压Ｓ０以一般空旷平坦地面上统计得出的３０年一遇最大积雪量的自重确定。 基本雪压应按ＧＢＪ ９的"全国基本雪压分布图"的规定采用。在有雪地区，当城市或建设地 点的基本雪压值在"全国基本雪压分布图"上没有给出时，其基本雪压值可按下列方法确定： --当地有１０年以上的年最大雪压资料时，可通过对资料的统计分析确定。 --当地的年最大雪压资料不足１０年时，可通过与有长期资料或有规定基本雪压的附近地区进行对比分析确定。 --当地没有雪压资料时，可通过对气象和地形条件的分析，并参照ＧＢＪ ９的"全国基本雪压分布图"上的等压线用插入法确定。 ８．２（从略） 【笔者的话】标准的制订在于执行，只有在执行中才能加以修正与完善。正如在标准的第二部分"引用标准"中指出的那样，"所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。"笔者不妨举例说明。作为恒载，有的专家提出"任何支撑在结构上滞留较长时间通常超过９０天蓥睶綃，如吊篮、种植器等，均应考虑其作为恒载。"；风载问题，由于考虑温室不同于工业与民用建筑，温室的通风面积比前者相对较大，因此必须考虑附加的压力和吸力；在进行雪载的标准值计算时，应引入"采暖系数"，这是为了考虑温室加温方式和屋面采光材料的热阻对雪载的影响；又如标准本身在计算屋面均布活载时采用的公式存在不严格之处，没有说明等式两边的量纲关系。诸如此类的不同意见，实属正常，只有通过实践，才能使我们的标准得以完善，产品的质量才能不断提高，希望各方人士共同关心标准的宣贯和提出宝贵意见，笔者愿意为此尽微薄之力。 |
|
|
|
