浙江省湖州农校连栋智能薄膜温室大棚
发布时间:2021-07-13 16:31:18 | 浏览次数:


                               浙江湖州农校连栋智能薄膜温室大棚项目





一:温室结构概况:

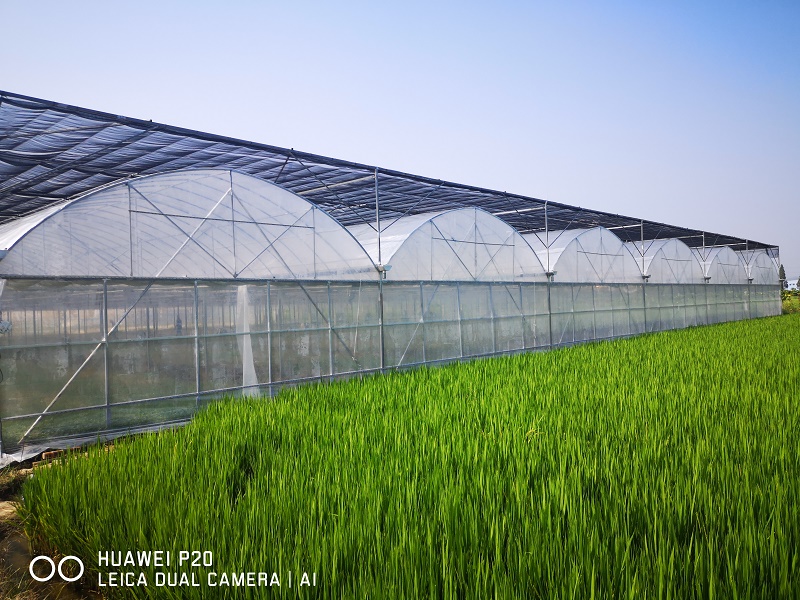

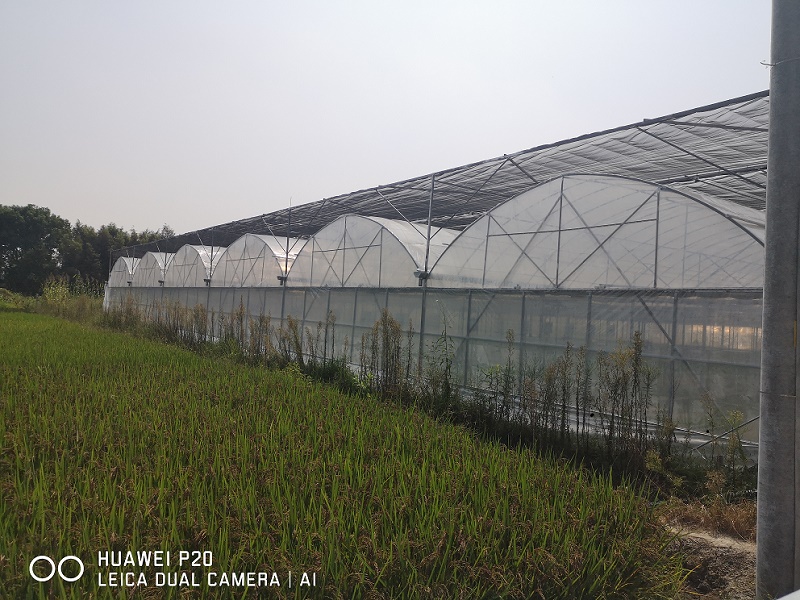

温室选用流行的弧形室顶,美观大方,视觉流畅。弧形结构卸风载荷能力强,适宜于风力较大的地区。温室东西长64米,南北长48米,面积3072平方米,共两栋总计6144平米。每跨顶部拱型局部朝东开天窗,窗宽1.5米左右。主体钢结构采用轻型钢结构,温室侧面和端面均采用15丝PEP利得膜覆盖,内层为无滴膜。东西侧墙以及北山墙安装侧窗以及防虫网,北山墙安装湿帘,南山墙安装风机,内部为独立点式基础.

 1、温室尺寸


栋宽 8.0m 温室设有6连栋


 间距4.00m 温室设有16间距


 肩高 3.00m 温室内地表至天沟下沿距离


 顶高 5.0m 温室内地表至温室距离


 温室宽度(南北) 64m    16*4 m =64m


 温室总长(东西) 48m     6*8 m =48.00m


 单栋温室面积 3072m


2.性能指标:


风载0.5 kN/m2


雪载:0.30 kN/m2


排雨量:140 mm/h


电参数:220V/380V50HZPH1 / PH3




3.覆盖材料:


温室顶部采用15丝PEP利得膜覆盖,膜采用加强卡槽卡簧固定,可防御10级风力。


加强卡曹技术参数:


l  强度235Kg/mm2l l材质:铝合金


 宽度:30mml


 厚度:0.9mml


充气泵技术参数


风量:5m3/min


风压:25Pa


电机转速:3030r/min


电机功率:60W


电机电压:220V

5.结构


立柱及四周框架采用60×80×2.5mm的热镀锌 矩形管


四周墙面檩条采用40*40*2热镀锌 矩形管,内外热镀锌 防腐


室顶弧形网架为60*40*2热镀锌矩形管,内外防腐;连接全部采用热镀


采用热镀锌 摞栓联接.


雨槽用δ=2mm的冷弯镀锌 钢板


脊檩采用Ф40*2圆形镀锌 钢管


脊檩支撑采用Ф32*1.5圆形镀锌 钢管


联结件采用热镀锌 钢板冲压成型, 外形美观


其他联结件采用3mm钢板冷弯、焊接后镀锌


联接均采用热镀锌 螺栓和自攻钉联接, 无焊点, 可大大提高温室使用寿命

6.门及室内道路


在温室南端面第57栋中间位置各设双扇铝合金聚酯中空板推拉门 1 个, 门的尺寸为3.2m(宽)× 2.5m(高)。


在温室南端面第123栋中间位置各设单扇铝合金聚酯中空板推拉门 1 个, 门的尺寸为2m(宽)×2.5m(高)。


在温室南端设一条东西向主道路, 宽度1.5m, 厚80mm砼路面;


在北端设一条东西向维修便道, 宽度0.6m, 厚60mm的砼路面。


苗床间道路和苗床与立柱间的道路:南北向, 苗床间道路为宽0.6(苗床摇开后的宽度为0.55)60mm的砼道路, 布置在配有苗床的温室区域(E区)。

基础:


温室四周和内部均采用独立基础, 隔断下采用条形基础。


温室四周0.5米高的砖墙裙, 内外水泥砂浆抹平。


温室排水:


温室外采用向南端单坡排水方式, 雨槽坡度为5‰。在温室南端设排水明沟, 上口宽600MM, 下口宽400MM, 深600MM, 温室四周散水宽0.8M, 厚5CM, 标 号C20

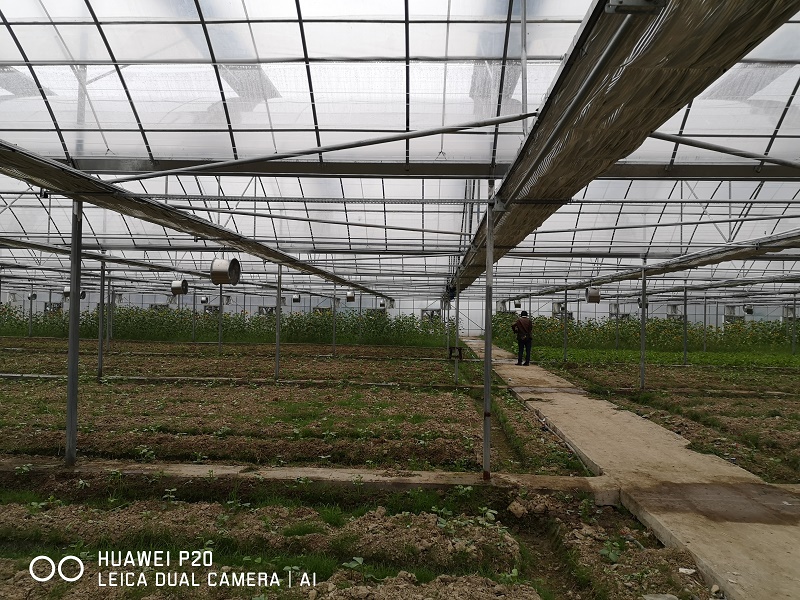

二:内遮阳保温系统(1个区单独控制)


1.设计条件:


夏季,保温遮阳幕能反射部分阳光,保护作物免遭强光灼伤,在冬季和夜间不保温遮阳幕有阻止红外线外逸的作用,减少热量流失,提高温室温度,降低能源消耗,减少温室运行成本。


技术参数:


行程: 3.7m运行速度: 0.29 m/min单程运行时间:12.7min电源: 380V, 三相, 50HZ 电机功率:0.75KW


 2.工作原理:


电动带动传动轴运转,传动轴上的齿轮/齿条副将圆周运动变成直线运动。与齿条连接的推拉杆通过十字连接带动驱动杆在幕丝上平等移动,驱动杆拉动幕布一端缓慢展开、收拢,全部展开以及收拢后分别触动开、合限位器开关,电机停止,运行结束。


系统基本组成:

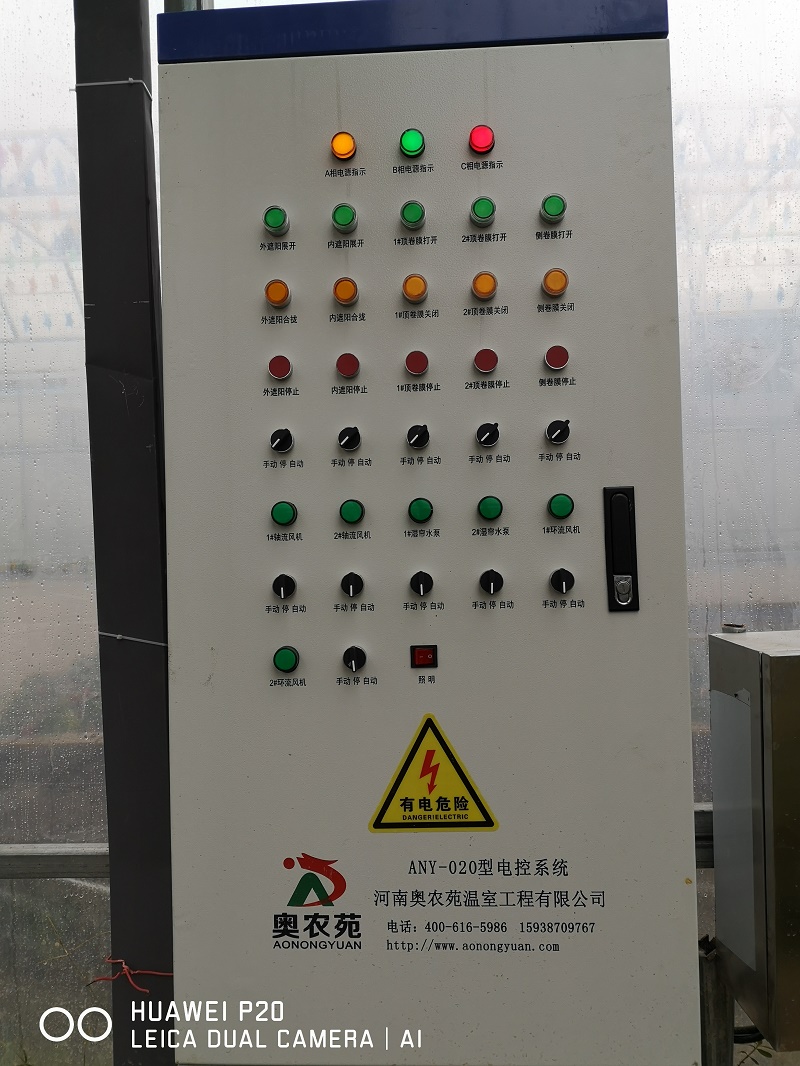

控制箱及电机:该箱内装配有幕布展开与合拢两套接触器,即可手动,也可行程开关,实现自动停车。驱动电机、联轴器和减速电机为专用电器设备,与控制箱连接,该电机输出轴处配备了行程开关,限位准确,使整套系统运行平稳可靠。齿条副:设计合理,质量可靠。运行平稳无噪音。


技术参数:防腐形式:热镀锌 齿条长度:4M齿条厚度:3MM箱内装备温控设备,与气象站联机实现计算机控制。传动部分 传动轴采用Ф33.5*3钢管,电机安装在传动轴的中部,齿条副均布。 推拉杆为Ф32*2镀锌钢管,每套齿条副连接一根,纵向与温室长度基本等长. 驱动杆采用Ф22*2镀锌钢管,横向布置,拉动幕布展开、收拢,使幕布在运行中保持平展。幕线及端梁支架端梁支架端梁支架选用80*40*2方管,幕线选用透明聚酯幕线,每栋温室16条下幕线,7条上幕线.幕布


采用国际斯文森公司生产的密闭型铝箔遮阳幕,遮阳率为65%,宽约4.3m,保质期5,寿命10年。

三:外遮阳系统(齿轮齿条驱动,不分区):


夏天白天当室内光照强度超过作物光合作用的光饱和点后,多余的光照如果不能及时排除温室,将会灼伤作物叶片或转化为热能使室内温度升高,当这种温升超过作物生长的适宜温度范围后,过高的温度将会影响作物的正常生长和发育,严重的甚至会导致作物的生育障碍,直至死亡。关闭遮荫幕后,将使进入温室的光照首先遇到遮荫幕的阻隔,根据遮荫幕遮光率的大小调控的上部,或被遮荫幕反射直接排出温室,或转化为长波辐射在提高遮阳幕上部空气温度后通过层顶通风窗排出室外。由此可见,遮阳幕夏季使用在温室中具有遮荫和降温的双重作用。


采用上海斯文森公司生产的优质黑色遮荫幕(遮阳率70%)。温室外遮阳帘幕距温室顶部距离0.5m,采用专用减速电机通过齿轮齿条驱动拉幕杆工作,使外遮阳幕在每个开间内拉动,从最大限度地减少太阳光的照射,拉幕区的两端及内部安装有热镀锌矩形管网架,用于配置传动结构和托压幕线。驱动系统由减速电机、驱动轴、齿轮齿条、活动杆以及各种连接件组成。


1.工作原理:


启动减速电机,电机通过传动机构驱动轴转动,通过齿轮齿条将转动变成直线运动,拉幕杆拉动幕布缓慢展开或收拢,并通过减速电机内的限位器开关来控制行程,实现幕布的运动,完成遮阳系统的整个运动过程。


2.技术参数


行程:约3.7m


运行速度:0.48m/min


单程运行时间:8.65min


电源:380V, 三相, 50HZ


电机功率:0.75KW.


系统基本组成


控制箱及电机


该箱内装配有幕展开与合拢两套接触器件, 可手动开停。又可通过行程开关, 实现自动停车。


该箱装备时控设备与气象站联机, 实现计算机控制。


幕线:幕线选用国产优质φ3mm黑色聚酯幕线,


8m距离16条下幕线,8条上幕线。


幕布:遮阳率70%,保质期4年以上,寿命8年以上


分区:整座温室外遮阳统一控制开启,由1台电机驱动


四:湿帘/风扇降温系统


1.设计条件:


利用水的蒸发降温原理实现降温目的。降温系统的核心是能让水蒸发的湿帘特制的输水湿帘能确保水均匀得淋湿整个降温湿帘墙。空气穿透湿帘介质时,与湿帘介质表面进行水气交换的显热转化为汽化潜热,实现对空气的加湿与降温。

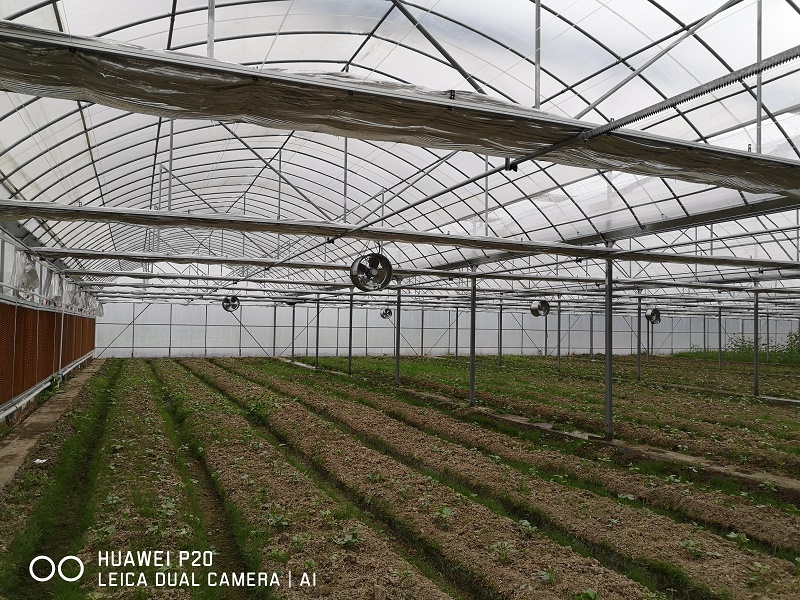

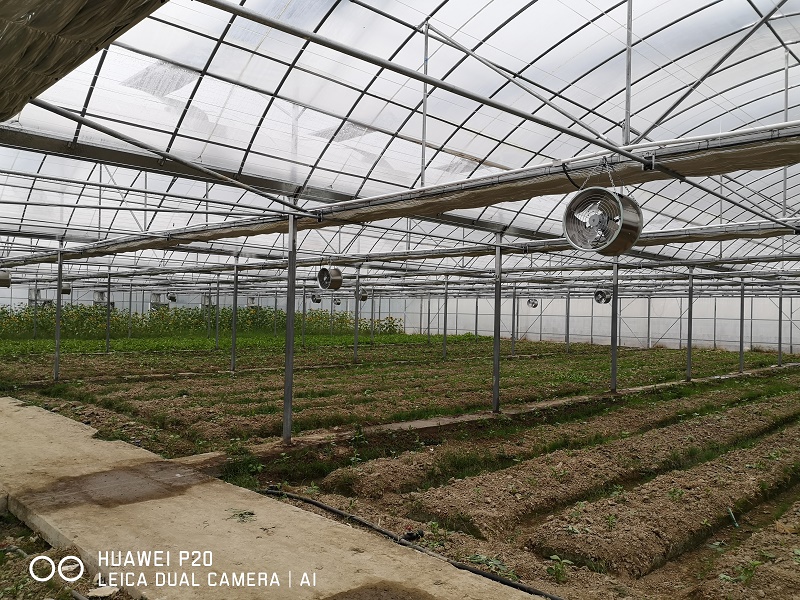

湿帘安装在温室的北山墙,风扇安装南山墙。当需要降温时,启动风扇,将温室内的空气强制抽出,造成付压;同时,水泵将水打在对面的湿帘墙上。室外空气被负压吸入室内时,以一定的速度从湿帘的缝隙穿过,导致水分蒸发、降温,冷空气流经温室,吸收室内热量后,经风扇排出,从而达到降温目的。


2.基本配置:


湿帘规格


1.5m, 长60m, 分成5段, 铝合金框架, 使用寿命10年以上


水泵:共2台, 电机功率1.1kw。风扇:共15台, 扇叶直径1250MM, 排风量42000M3/H/台, 风扇功耗1.1KW/
