广东省梅州市五华县全玻璃育苗温室
发布时间:2020-02-10 18:25:06 | 浏览次数:

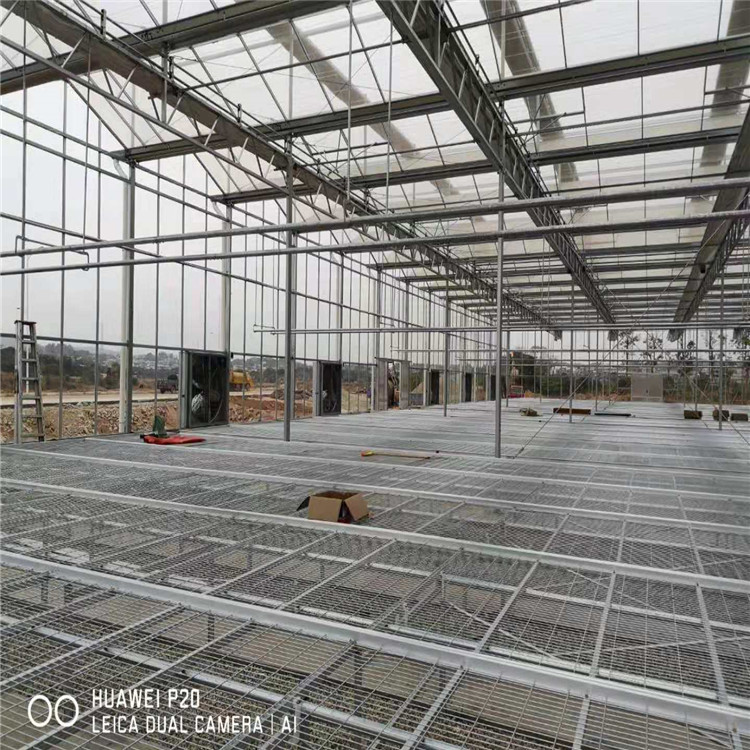

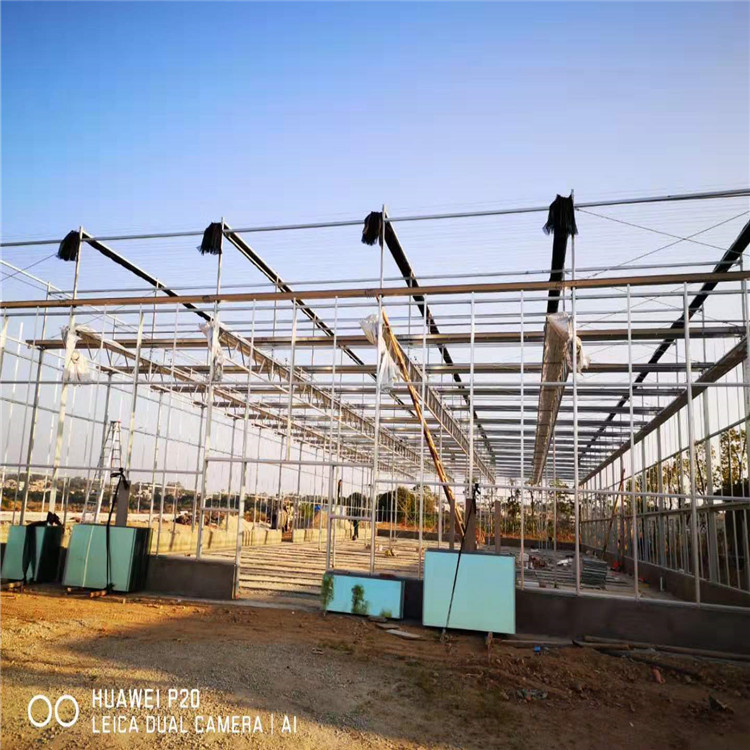

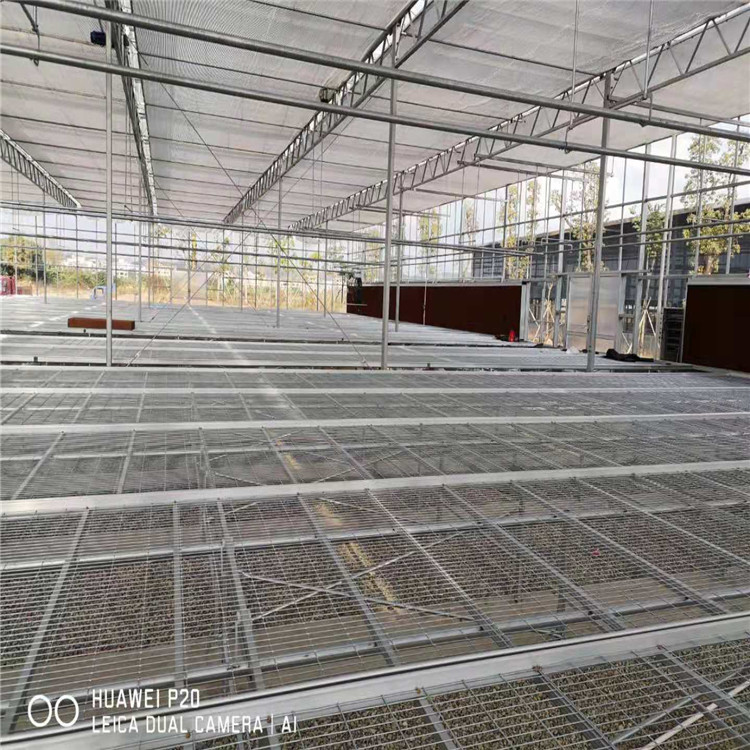

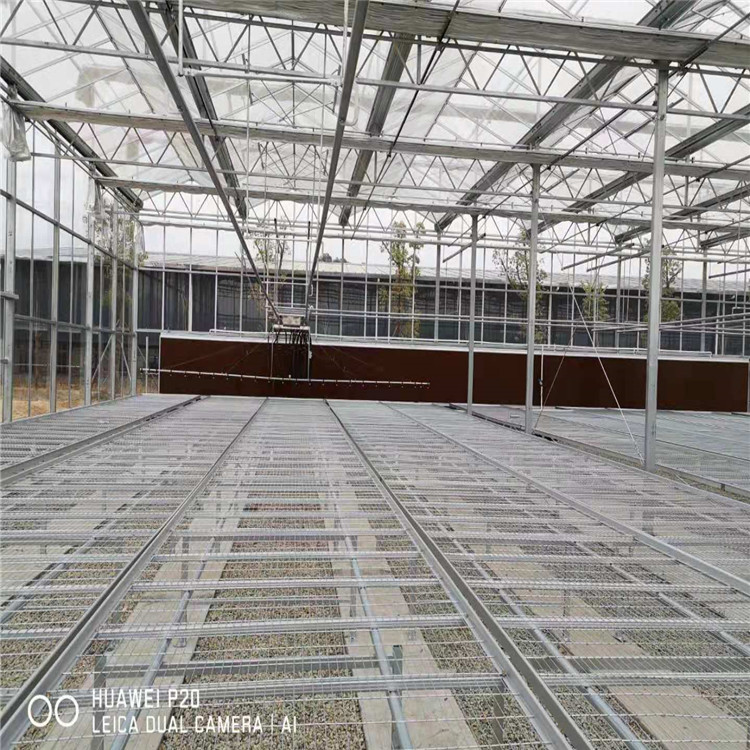

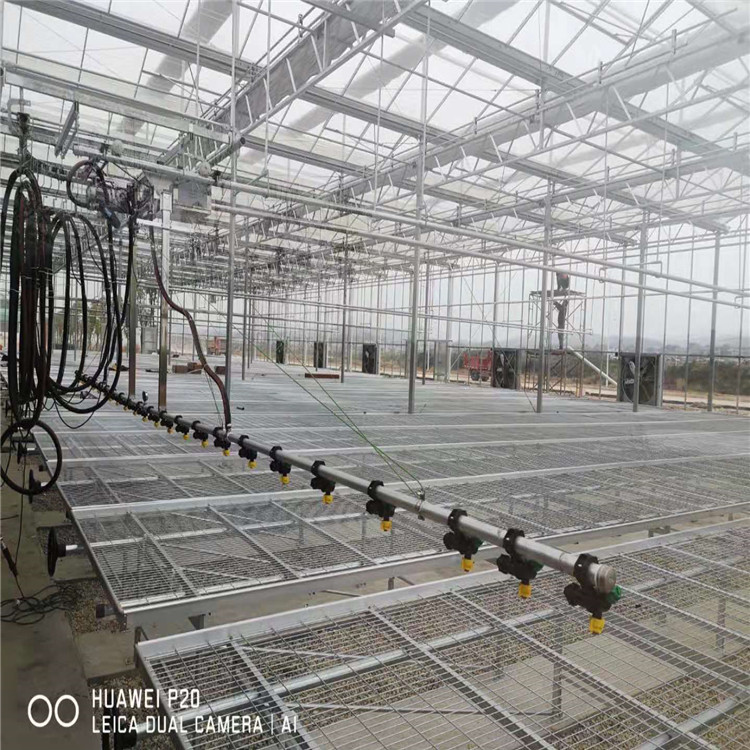

本项目位于广东省五华县,为全玻璃育苗连栋智能化温室,本方案以温室大跨度9.6米,小跨度3.2米,肩高5米,面积960㎡,温室总体规格为宽48米,长20米,顶部采用5mm厚钢化玻璃覆盖,厚度为5mm。立面采用5mm单层钢化玻璃覆盖。温室南北排跨,采用专用铝合金型材。 工程除主体骨架、圈式基础、围裙墙、温室排水等系统工程外,还配置温室内遮阳系统、外遮阳系统、风机/湿帘风机降温系统、顶开窗系统、移动苗床系统、移动喷灌系统。设计理念为“坚持科学、实用原则;坚持提高土地资源使用率、节能、节水、高效的原则,坚持温室结构用材以及设备选购先进、可靠、适用的原则”。

性能指标

(1) 抗风载荷: 0.60KN/m2

 (2) 抗雪载荷: 0.50KN/m2

 (3) 最大排雨量:150 mm/h

(4)恒载:15 KG/m2

 (5) 电参数:220V,  50HZ,  PH1  /  380V,  50HZ,  PH3

温室规格尺寸:

 1)大跨度:9.6米,小跨度3.2

 2)开间:4

 3)温室内部立柱间距横向9.6米,纵向4

温室结构参数及覆盖材料

 钢结构材料选用符合Q235国标的优质碳素钢。钢材部件和紧固件均按《GB/T1912-2002金属覆盖层  钢铁制品热镀锌层技术要求及试验方法》。

 温室顶部覆盖

5mm厚透明钢化玻璃,安装温室集露系统。

铝合金型材

 表面经过氧化、磨砂处理

 专用铝型材,自主开发,专用型材,由专业铝合金厂家定制。

 四周墙体

 温室四周采用5mm单层钢化玻璃覆盖。采光好,美观大方。使用温室专用铝合金作为连接密封件;

 铝合金技术参数:

抗拉强度: 不小于 157N/mm2    非比例伸长应力:不小于 108N/mm2

伸长率: 不小于8%

 遮阳系统

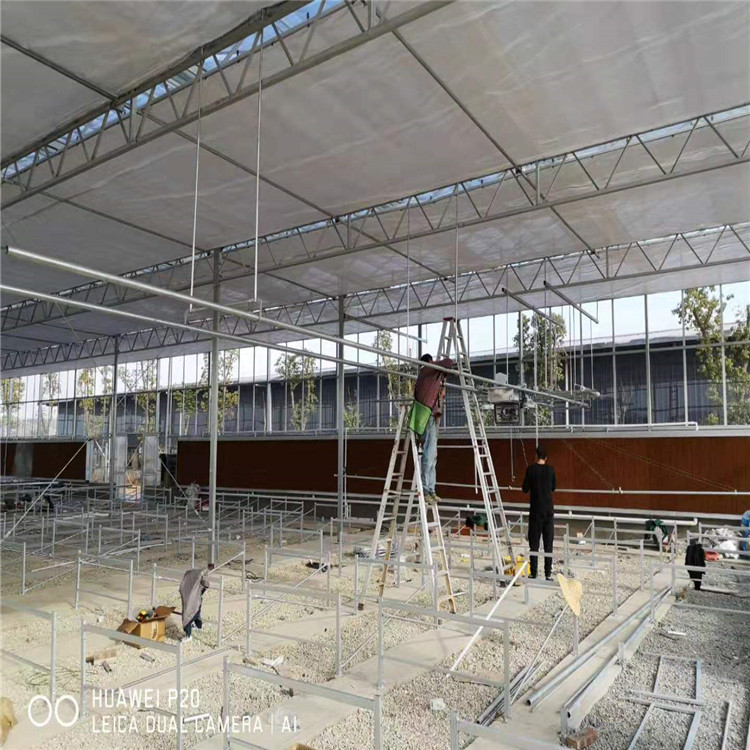

 (一)内遮荫系统

1、系统简述

 内遮荫系统可从多方面改善温室的生态环境。设置内遮阳是温室节能、遮阳、温度控制和湿度调节的有效手段。遮阳保温幕的独特优点在于它将阳光反射而不是吸收阳光,有效降低温室内光照度,同时使作物和空气温度相应降低;炎热夏季遮阳幕能阻挡部分阳光,并使阳光漫射进入室内,均匀照射作物,保护作物免受强光灼伤,同时使温室温度下降4-6℃;通过选用不同的幕布,可形成不同的遮阳率,满足不同作物对阳光的需求;冬季夜间,内遮阳保温系统可以有效阻止红外线外逸,减少地面辐射热流失,减少加热能源消耗,大大降低温室的运行成本。

 此遮阳幕系统为托/压幕线系统,即遮阳幕安装时位于托幕线和压幕线之间,托幕线承担全部遮阳幕的重量,压幕线防止幕被风吹起或幕布收拢时重叠过高,托/压幕线上下间距50mm。幕线间距,上层压幕线1m,下层托幕线0.5m。托、压幕线采用LS透明聚酯线,抗拉强度127kgf以上。

二)外遮阳系统

 在夏季,由于进入温室的太阳辐射热负荷太高,当使用外遮阳系统时,由于阻隔了大部分太阳辐射进入温室。如果和湿帘-风扇系统或空调系统结合使用,能够创造出理想的温湿度环境,减少温室运行成本,节约能源消耗。

 传动系统安装在外遮阳骨架上。温室部分采用齿轮齿条传动,幕布沿开间方向运动。钢结构部分采用钢索传动,幕布沿跨度方向运动。

 风机湿帘降温系统

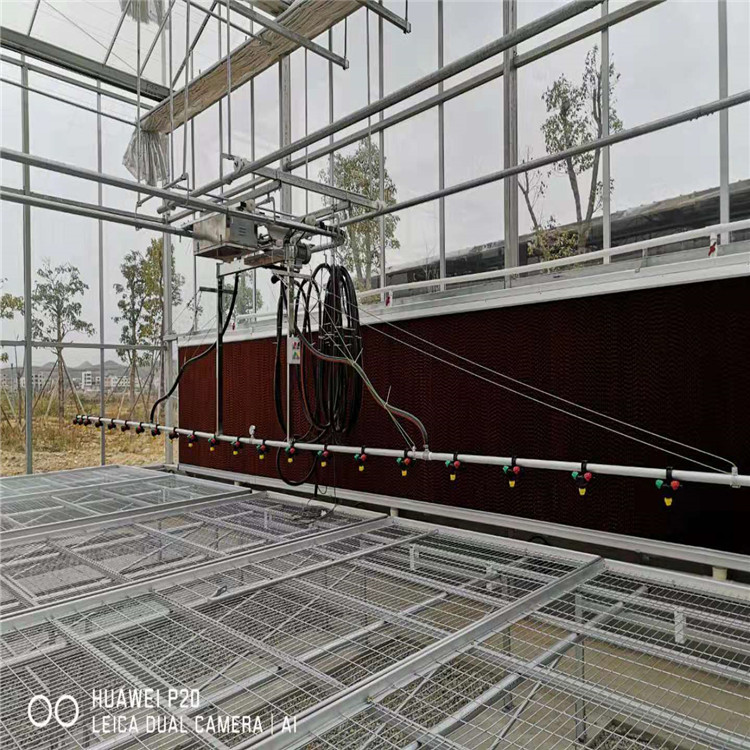

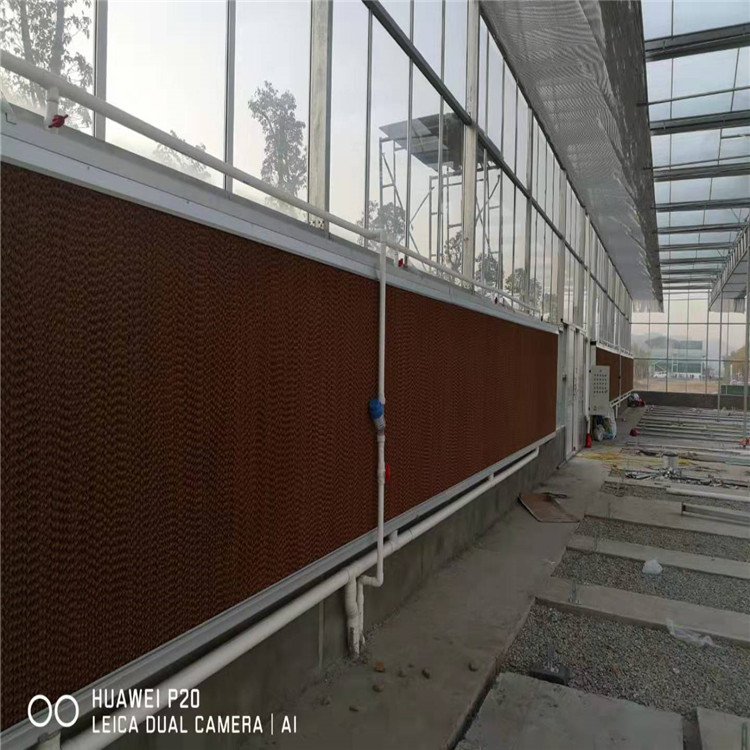

 风机湿帘降温系统利用水的蒸发降温原理实现降温目的。系统选用中凯公司湿帘、风机及国产水循环系统。降温系统的核心是能让水均匀地淋湿整个降温湿帘墙。空气穿透湿帘介质时,与湿润介质表面进行的水气交换空气的显热转化为汽化潜热,实现对空气的加湿与降温。是目前大型连栋温室内普遍使用的经济有效的降温方式。

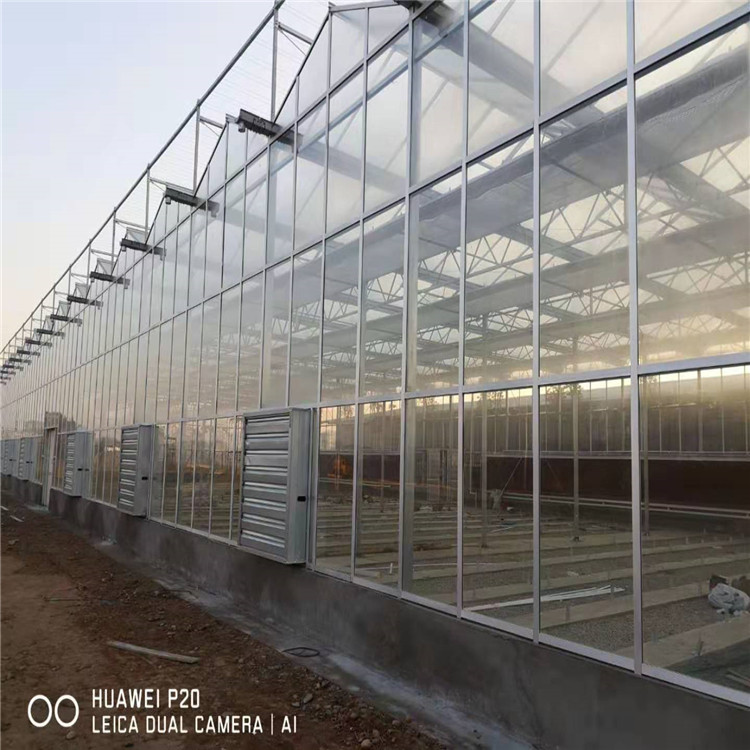

 风机湿帘安装相对应,根据需要确定安装高度,当需要降温时,启动风机,将温室内的空气强制抽出,造成负压;同时水泵将水打在湿帘墙上。室外空气被负压吸入室内时,以一定的速度从湿帘的缝隙穿过,导致水分蒸发、降温,冷空气流经温室,吸收室内热量后,经风扇排出,从而达到降温目的。

天窗通风系统

 温室顶部设置顶开窗,窗框采用铝合金边框,尺寸为2*1米。

设置顶窗是自然通风最常采用的手段,可有效排除室内多余的热量及室内的水汽,补充二氧化碳,促使室内空气流动,为植物创造有利的生长环境。
